Назначение и область применения

Тумблерный переключатель ПТ57-7-1В7.850.055 (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока. Изделие применяется в радиоэлектронной аппаратуре, системах сигнализации, цепях управления и питания различного оборудования.

Переключатель рассчитан на работу в цепях с напряжением от 1×10⁻⁴ В до 250 В и силой тока от 1×10⁻⁶ А до 16 А. Максимальная коммутируемая мощность составляет 1900 Вт, что позволяет использовать тумблер в широком спектре промышленных и бытовых устройств.

Конструктивные особенности

Полное условное обозначение ПТ57-7-1В7.850.055 (5) отражает ключевые характеристики изделия. Элементы маркировки расшифровываются следующим образом:

• ПТ57 — тип тумблерного переключателя;
• 7 — конструктивное исполнение;
• 1 — электрический режим коммутации;
• В — всеклиматическое исполнение;
• 7.850.055-05 — индекс колпачка с указанием варианта цвета;
• (5) — конкретный цвет или модификация колпачка.

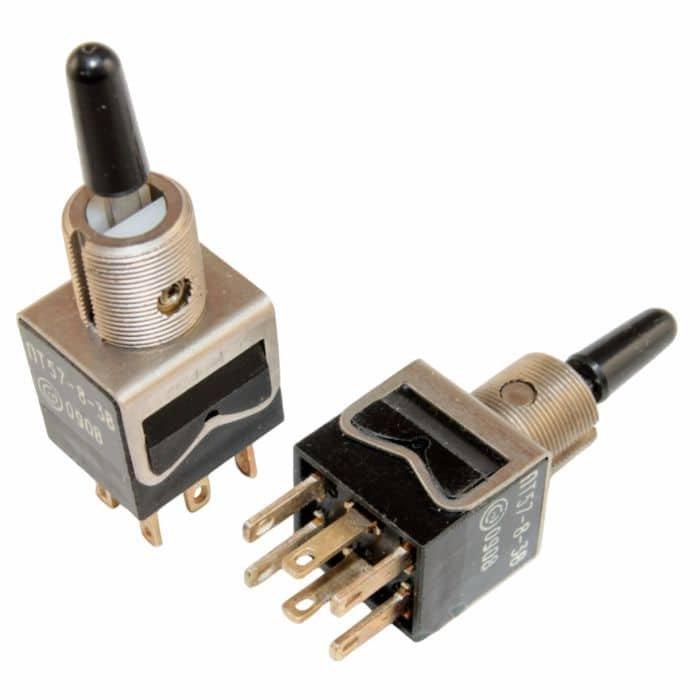

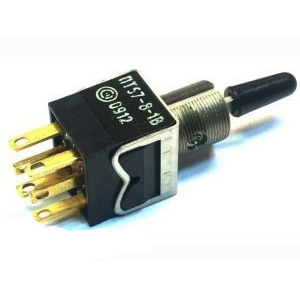

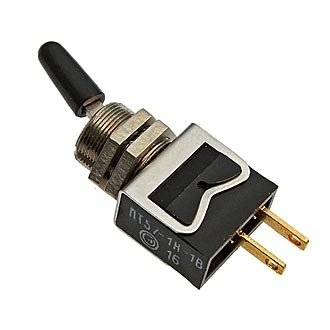

Изделие оснащено резьбовой втулкой и выводами, характерными для тумблеров данной серии. Конструкция обеспечивает надёжную фиксацию переключателя в посадочном отверстии и стабильный электрический контакт.

Электрические параметры

Тумблер ПТ57-7-1В7.850.055 (5) обладает следующими подтверждёнными электрическими характеристиками:

• сопротивление контакта — не более 0,01–0,05 Ом;
• электрическая прочность изоляции — до 1200 В (для режима 1 — 500 В эффективного значения, для режима 3 — 750 В эффективного значения);
• сопротивление изоляции — не менее 1000 МОм;
• усилие переключения — от 0,5 до 23 Н;
• гарантийная наработка — от 10 000 до 75 000 часов.

Условия эксплуатации и надёжность

Всеклиматическое исполнение «В» обеспечивает стабильную работу тумблера в условиях от пониженной до повышенной температуры окружающей среды, а также при воздействии повышенной влажности. Диапазон рабочих температур составляет от минус 45 °C до плюс 55 °C, для категории «ВП» — от минус 60 °C до плюс 85 °C.

Срок сохраняемости изделия составляет от 10 до 15 лет в зависимости от категории качества (СКК или ВП). Тумблер поставляется в заводской упаковке, страна производства — Россия, производитель — Смоленский завод радиодеталей.

Рекомендации по применению

ПТ57-7-1В7.850.055 (5) подходит для установки в аппаратуру, где требуется надёжная ручная коммутация электрических цепей. Благодаря всеклиматическому исполнению и широкому диапазону рабочих напряжений и токов, тумблер может применяться в промышленной электронике, измерительных приборах, источниках питания и системах автоматики. При монтаже следует учитывать резьбовое крепление и обеспечивать надёжный контакт выводов с проводниками.
