Назначение и область применения

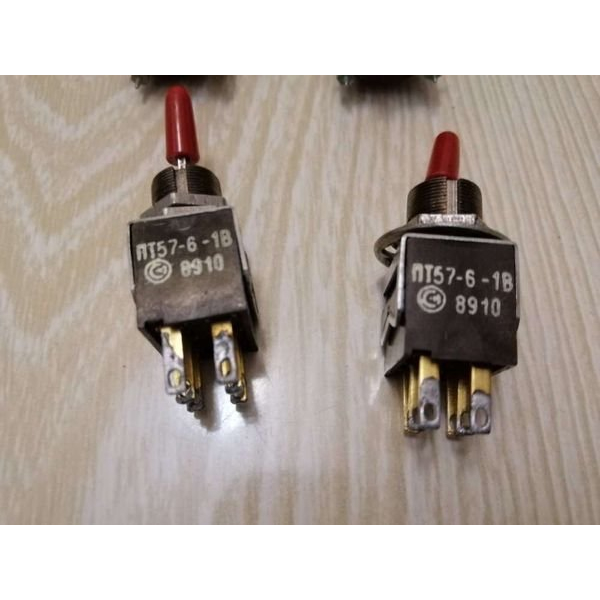

Тумблер ПТ57-6-1В7.850.055 (5) производства Смоленского завода радиоэлементов (СЗР) относится к серии миниатюрных переключателей ПТ57. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной, измерительной и промышленной аппаратуре. Тумблер обеспечивает надёжное переключение в цепях с частотой до 1000 Гц, что позволяет применять его в схемах управления, сигнализации, измерительных приборах и различном электронном оборудовании.

Конструктивно ПТ57-6-1В представляет собой двухпозиционный переключатель с фиксацией положений. Исполнение «6» в обозначении указывает на шестиконтактную схему коммутации, обеспечивающую переключение нескольких цепей одновременно. Такой формат востребован в устройствах, где требуется синхронная коммутация групп сигналов или силовых линий.

Буква «В» в маркировке обозначает всеклиматическое исполнение. Изделие рассчитано на работу в широком диапазоне внешних условий, включая повышенную влажность, перепады температур и воздействие различных климатических факторов. Это делает тумблер пригодным для установки в аппаратуру, эксплуатируемую как в отапливаемых помещениях, так и в неблагоприятных производственных условиях.

Электрические параметры и эксплуатационные характеристики

Тумблер ПТ57-6-1В7.850.055 (5) обладает следующими подтверждёнными техническими показателями:

• Сопротивление электрического контакта — не более 0,05 Ом, что обеспечивает минимальные потери в коммутируемых цепях.
• Сопротивление изоляции — не менее 1000 МОм, гарантирующее надёжное разделение цепей в широком диапазоне условий.
• Электрическая прочность изоляции для типономинала «1» — не менее 500 В эффективного напряжения переменного тока при частотах до 1000 Гц.
• Коммутируемый ток — от 1·10⁻⁶ до 6 А при напряжениях до 250 В.
• Диапазон рабочих температур для приёмки «ВП» — от −60 до +85 °C.
• Гарантийный срок сохраняемости — порядка 15 лет для изделий категории качества «ВП».

Указанные параметры соответствуют режимам большинства бытовых и промышленных электронных устройств. Широкий диапазон коммутируемых токов — от микротоков до 6 А — позволяет использовать тумблер как в слаботочных сигнальных цепях, так и в цепях с относительно высокой нагрузкой.

Конструктивные особенности и комплектация

Фрагмент «7.850.055» в обозначении указывает на красный колпачок-рукоятку тумблера. Для модификаций с другими цветами рукоятки применяются обозначения 7.850.055-01…04, соответствующие чёрному, зелёному, жёлтому и белому исполнениям. Красная рукоятка обеспечивает визуальное выделение органа управления на панели и часто используется для аварийных или ответственных цепей.

Цифра «5» в суффиксе обозначения означает категорию качества или приёмки «ВП» (высокая стойкость). Изделия с такой маркировкой проходят расширенный контроль и рассчитаны на увеличенный срок службы и хранения по сравнению с приёмкой «СКК». Это особенно важно для аппаратуры ответственного назначения, где отказ коммутационного элемента недопустим.

Тумблер поставляется в заводской упаковке производителя — Смоленского завода радиоэлементов. Упаковка обеспечивает защиту изделия при транспортировке и хранении. Срок поставки составляет 2-4 недели, что связано с производственным графиком завода-изготовителя и необходимостью комплектации партий.

Рекомендации по применению

При установке тумблера ПТ57-6-1В7.850.055 (5) следует учитывать его шестиконтактную схему и двухпозиционную конструкцию с фиксацией. Изделие монтируется на печатную плату или панель в соответствии с конструкторской документацией конкретного устройства. Всеклиматическое исполнение позволяет применять тумблер в аппаратуре, эксплуатируемой в условиях повышенной влажности и перепадов температур, при этом монтаж должен обеспечивать защиту контактных выводов от механических нагрузок.

Благодаря стабильным электрическим параметрам и высокой надёжности тумблер подходит для замены аналогичных переключателей серии ПТ57 в ранее выпущенной аппаратуре, а также для новых разработок радиоэлектронных и электротехнических устройств.
