Назначение и область применения

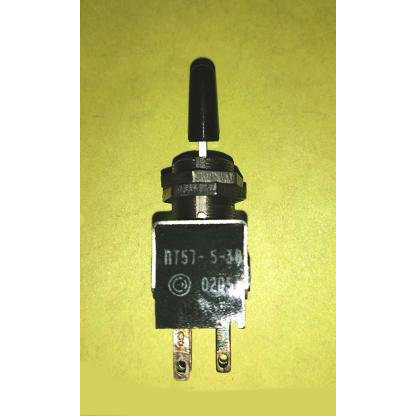

Микротумблер ПТ57-5-1В7.850.055 (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной, измерительной и промышленной аппаратуре, где требуется надёжное включение и выключение цепей, а также переключение режимов работы оборудования.

Тумблер относится к унифицированной серии ПТ57 и рассчитан на длительную эксплуатацию в составе различных электронных устройств. Конструкция обеспечивает два фиксированных положения ручки, что гарантирует стабильное удержание выбранного состояния цепи и исключает самопроизвольное переключение при вибрациях или механических воздействиях.

Конструктивные особенности и расшифровка обозначения

Маркировка изделия содержит подробную информацию о его исполнении и характеристиках:

• ПТ57 — тип тумблера, унифицированная серия микротумблеров;
• 5 после первого дефиса — конструктивное исполнение, определяющее вариант корпуса и ряд фиксированных положений;
• 1 — типономинал, задающий электрические режимы коммутации, включая класс напряжения и тока;
• В — климатическое исполнение В, рассчитанное на стандартный диапазон температур и применение в обычных условиях эксплуатации аппаратуры;
• 7.850.055 — колпачок (ручка) красного цвета;
• (5) — вариант упаковки или поставки партии.

Красный цвет ручки обеспечивает визуальное выделение органа управления на лицевой панели устройства, что удобно при компоновке пультов и щитов с несколькими переключателями.

Технические характеристики

Изделие обладает следующими подтверждёнными электрическими и эксплуатационными параметрами:

• Коммутируемый ток — от единиц микроампер до примерно 6 А;
• Коммутируемое напряжение — от десятых долей вольта до 250 В;
• Сопротивление электрического контакта — не более 0,05 Ом;
• Сопротивление изоляции — не менее 1000 МОм;
• Электрическая прочность изоляции для типономинала «1» — порядка 500 В эффективного значения для переменного тока;
• Диапазон рабочих температур для изделий категории «ВП» — от примерно минус 60 °C до плюс 85 °C, для изделий с приёмкой «СКК» — от минус 45 °C до плюс 55 °C;
• Количество коммутационных циклов — до порядка 75 000;
• Срок сохраняемости для изделий категории «ВП» — до 15 лет.

Комплектация и условия поставки

Тумблер поставляется в заводской упаковке производителя. Срок поставки составляет от двух до четырёх недель. Изделие выпускается Смоленским заводом радиодеталей и предназначено для применения в аппаратуре, эксплуатируемой в стандартных климатических условиях, соответствующих исполнению В.

Благодаря совокупности характеристик — широкому диапазону коммутируемых токов, низкому переходному сопротивлению контактов, высокой изоляционной стойкости и значительному ресурсу переключений — микротумблер ПТ57-5-1В7.850.055 (5) подходит для замены аналогичных элементов в ремонтируемой аппаратуре и для установки в новые разработки радиоэлектронных устройств.
