Назначение и область применения

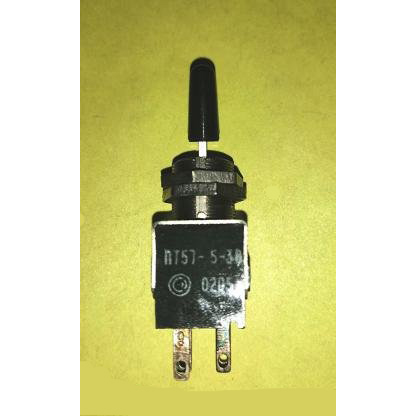

Тумблер ПТ57-3-1В7.850.055 (5) производства Смоленского завода предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, распределительных и контрольно-измерительных устройствах, щитах управления, а также в различных промышленных и бытовых приборах.

Изделие обеспечивает надёжное включение, выключение и переключение электрических цепей. Конструкция рассчитана на коммутацию токов до 6 А при напряжении до 250 В постоянного тока и до 36 В переменного тока в зависимости от конкретного типономинала серии. Тумблер подходит для интенсивной эксплуатации благодаря высокому ресурсу коммутационных циклов, достигающему порядка 75 000 срабатываний.

Конструктивные особенности и обозначение

Маркировка изделия содержит подробную информацию о его конструктивном исполнении и характеристиках:

• ПТ57 — тип тумблера, определяющий базовую серию переключателей.
• 3 — типономинал, соответствующий повышенной нагрузочной способности и увеличенной электрической прочности по сравнению с вариантом «1».
• 1В — конструктивное и климатическое исполнение: рычажный переключатель с двумя фиксированными положениями, климатическое исполнение «В» для работы в обычных условиях.
• 7.850.055 (5) — индекс колпачка (ручки) красного цвета по цветовой кодировке производителя.

Красный цвет ручки обеспечивает визуальное выделение органа управления на панелях и облегчает идентификацию переключателя в составе многопозиционных систем управления.

Электрические характеристики

Тумблер ПТ57-3-1В7.850.055 (5) обладает следующими подтверждёнными электрическими параметрами:

• Коммутируемый ток: от 0,1 до 6 А в зависимости от исполнения и режима работы.
• Коммутируемое напряжение: до 250 В постоянного тока и до 36 В переменного тока.
• Сопротивление контакта: не более 0,05 Ом, что обеспечивает минимальные потери в цепи коммутации.
• Сопротивление изоляции: не менее 1000 МОм, гарантирующее безопасность эксплуатации.
• Электрическая прочность изоляции для варианта «3»: 750 В эффективного значения, что обеспечивает повышенную надёжность при коммутации нагрузки.

Условия эксплуатации и надёжность

Диапазон рабочих температур для изделий с приёмкой «СКК» составляет примерно от минус 45 до плюс 55 градусов Цельсия. Для изделий категории «ВП» температурный диапазон может быть расширен примерно до минус 60 — плюс 85 градусов Цельсия. Это позволяет применять тумблер как в отапливаемых помещениях, так и в условиях умеренно холодного климата.

Количество коммутационных циклов достигает порядка 75 000, что подтверждает высокую механическую износостойкость контактной группы и длительный срок службы при интенсивной эксплуатации. Изделие поставляется в заводской упаковке, срок поставки составляет 2-4 недели.

Комплектация и производство

Тумблер ПТ57-3-1В7.850.055 (5) произведён на Смоленском заводе радиодеталей. Изделие относится к серии тумблеров ПТ57, хорошо зарекомендовавшей себя в отечественной радиоэлектронной аппаратуре. Страна производства — Россия.

Год выпуска рассматриваемой партии — 2022. Заводская упаковка обеспечивает сохранность изделия при транспортировке и хранении, исключая повреждение контактной группы и ручки переключателя.
