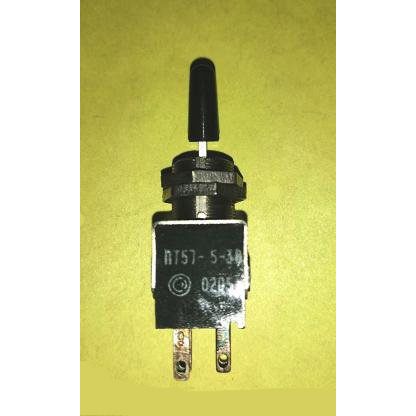

Назначение тумблера ПТ57-5-1В7.850.055-04

Тумблер ПТ57-5-1В7.850.055-04 производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре самого разного назначения, где требуется надёжное ручное переключение режимов работы, подачи питания или выбора электрических цепей.

Благодаря всеклиматическому исполнению тумблер сохраняет работоспособность в широком диапазоне условий окружающей среды. Эта особенность делает его востребованным не только в стационарной аппаратуре, эксплуатируемой в отапливаемых помещениях, но и в оборудовании, работающем в неотапливаемых сооружениях, на открытом воздухе под навесом, а также в передвижных установках.

Расшифровка обозначения изделия: ПТ57 — тип тумблера, цифра 5 — конструктивное исполнение, цифра 1 — типономинал, определяющий электрические режимы коммутации, литера В — всеклиматическое исполнение.

Подтверждённые особенности и технические характеристики

Тумблер ПТ57-5-1В7.850.055-04 рассчитан на следующие электрические параметры:

• коммутируемый ток — от 0,001 мА до 6 А;
• коммутируемое напряжение — от 0,1 мВ до 250 В;
• коммутируемая мощность — не более 660 В·А;
• сопротивление электрического контакта — не более 0,05 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции — 500 Вэфф для типономинала 1;
• усилие переключения — от 0,8 до 7 Н;
• диапазон рабочих температур — от минус 60 °С до плюс 85 °С для категории качества «ВП»;
• количество коммутационных циклов — до 75 000;
• допустимая относительная влажность воздуха — до 98 процентов при температуре 35 °С.

Изделие имеет металлическую втулку и выводы, характерные для тумблеров серии ПТ57 данного завода. Конструкция обеспечивает стабильное контактное нажатие и чёткую фиксацию положений переключателя, что особенно важно при вибрационных и ударных нагрузках в процессе эксплуатации аппаратуры.

Для категории качества «ВП» гарантийный срок составляет до 15 лет. Это подтверждает высокую надёжность изделия и его пригодность для ответственных применений, где замена комплектующих затруднена или связана с существенными затратами.

Применение

Тумблер ПТ57-5-1В7.850.055-04 используется в радиоэлектронной аппаратуре, для которой важна устойчивость к климатическим воздействиям и длительный срок службы. Изделие применяется в блоках управления, измерительных приборах, устройствах автоматики, лабораторном оборудовании и промышленной электронике.

Всеклиматическое исполнение позволяет устанавливать тумблер в устройства, которые эксплуатируются в сложных условиях: при пониженных и повышенных температурах, высокой влажности, резких перепадах температур. Низкое сопротивление электрического контакта и высокая электрическая прочность изоляции обеспечивают стабильную коммутацию цепей даже при малых токах и напряжениях, что расширяет область применения изделия.

Тумблер поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Страна производства — Россия, производитель — Смоленский завод радиодеталей.
