Назначение и область применения

Тумблер ПТ57-4-1В7.850.055-04 (5) производства Смоленского завода радиодеталей представляет собой миниатюрный переключатель, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёжное ручное управление режимами работы оборудования.

Конструкция тумблера рассчитана на внутренний монтаж и соответствует всеклиматическому исполнению «В», что позволяет эксплуатировать его в широком диапазоне температур от -60 до +85 °C. Приёмка «5» по ТУ АГ0.360.053ТУ подтверждает соответствие изделия установленным техническим условиям.

Технические характеристики

Модель обеспечивает коммутацию электрических сигналов в следующих диапазонах:

• ток коммутации — от 0,001 мА до 6 А;
• напряжение коммутации — от 0,1 мВ до 250 В;
• коммутируемая мощность — до 660 В·А;
• сопротивление контакта — не более 0,05 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции — 500 Вэфф;
• количество коммутационных циклов — до 75 000;
• усилие переключения — от 0,5 до 10 Н;
• масса — около 13–18 г.

Конструктивные особенности

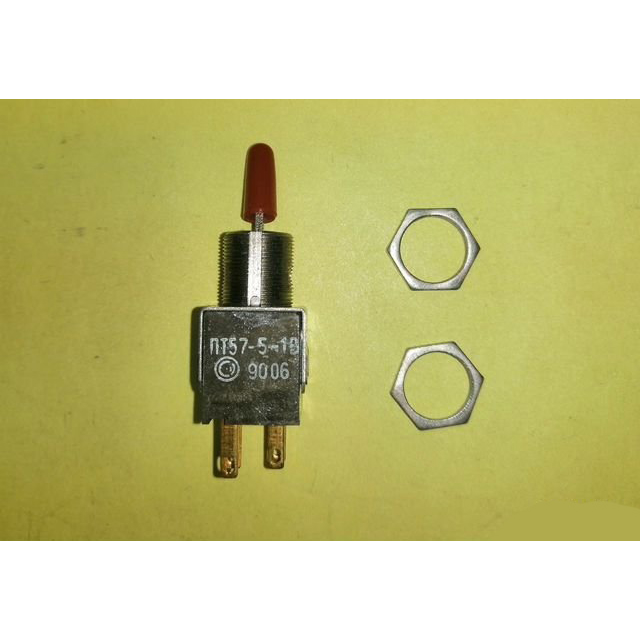

Тумблер имеет три положения с самовозвратом в среднее или фиксированные позиции в зависимости от конкретного варианта исполнения. Обозначение «7.850.055-04» указывает на колпачок красного цвета — один из пяти возможных вариантов цветового исполнения, среди которых также представлены чёрный, зелёный и жёлтый.

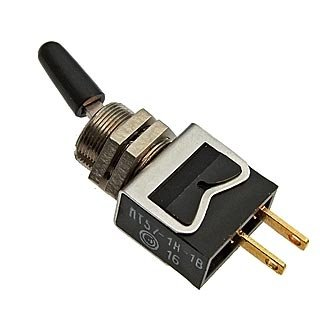

Изделие оснащено металлической втулкой и выводами для монтажа, что обеспечивает удобную и надёжную установку в аппаратуру. Внешний вид соответствует типичному исполнению тумблеров серии ПТ57.

Комплектация и условия поставки

Тумблер поставляется в заводской упаковке, обеспечивающей сохранность изделия при транспортировке и хранении. Срок поставки составляет от двух до четырёх недель. Страна производства — Россия, изготовитель — Смоленский завод радиодеталей.

Артикул изделия: 21793. Категория: тумблеры ПТ57. Год выпуска: 2022.
