Назначение и область применения

ПТ57-8-1В7.850.055-03 (5) — это тумблер производства Смоленского завода, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре. Изделие применяется в аппаратуре общего и специального назначения, где требуется надёжное переключение цепей с высокой повторяемостью операций и стабильностью электрических параметров.

Тумблер имеет три положения ручки с самовозвратом в среднее положение. Такая конструкция обеспечивает удобство эксплуатации и исключает случайное оставление коммутационного элемента в крайнем рабочем положении после снятия управляющего воздействия. Это особенно важно в системах, где нейтральное положение является штатным состоянием цепи.

Конструктивные особенности и подтверждённые характеристики

Модель относится к серии ПТ57-8 с конструктивным исполнением «В» (климатическое). Индекс «7.850.055-03» обозначает жёлтый колпачок ручки, а маркировка «(5)» указывает на повышенные температурные характеристики, соответствующие приёмке «5». Масса изделия составляет около 18 г, что позволяет использовать его в компактных узлах аппаратуры без существенного увеличения общей массы устройства.

Заводские и паспортные параметры изделия:

• Сопротивление контакта: не более 0,05 Ом.
• Электрическая прочность изоляции: 500 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от -60 до +85 °C (для приёмки «5»).
• Коммутируемый ток: от 1×10⁻⁶ до 6 А при напряжении до 250 В.
• Количество циклов: до 75 000.
• Гарантийный срок: 15 лет.

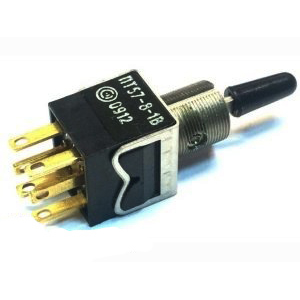

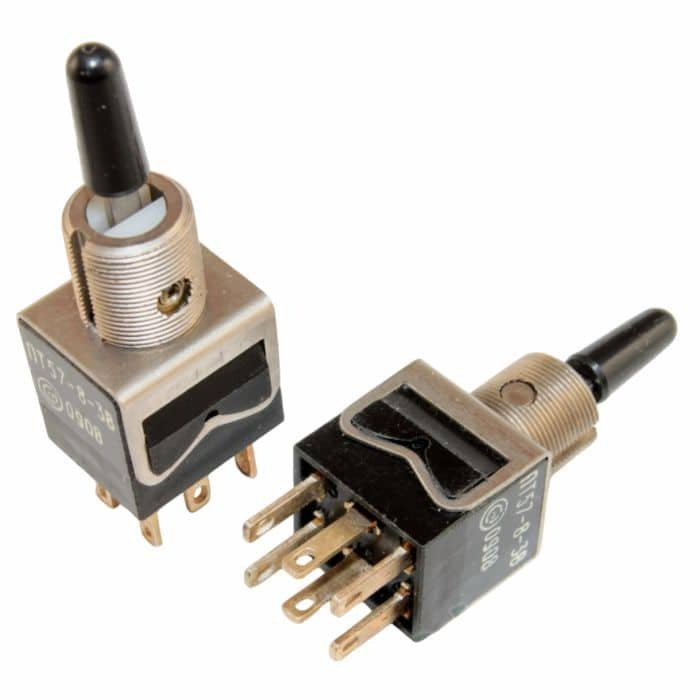

Конструкция предусматривает резьбовую втулку для крепления на панели и штатные монтажные элементы под пайку проводов. Внешний вид изделия соответствует типовому исполнению серии ПТ57-8-1В: компактный корпус, резьбовая втулка, маркировка на боковой поверхности и жёстко зафиксированный колпачок ручки.

Условное обозначение и документация

Полное обозначение изделия: ПТ57-8-1В 7.850.055-03 ТУ АУБК.642260.002 или АГ0.360.053. Цифры после дефиса определяют конструкцию, типономинал и цвет колпачка. Это позволяет однозначно идентифицировать модификацию при заказе и при комплектации ремонтного фонда.

Тумблер поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Страна производства — Россия, производитель — Смоленский завод. Год выпуска партии, к которой относится описываемое изделие, — 2022.

Применение в аппаратуре

Изделие подходит для установки в устройства промышленной электроники, измерительное оборудование, стендовую аппаратуру и блоки управления, где требуется частое переключение с самовозвратом и работа в широком диапазоне температур. Диапазон коммутируемых токов от 1×10⁻⁶ до 6 А позволяет использовать тумблер как в слаботочных сигнальных цепях, так и в цепях с умеренной нагрузкой до 250 В.

Благодаря заявленному ресурсу до 75 000 циклов и гарантийному сроку 15 лет, тумблер пригоден для длительной эксплуатации в составе ремонтопригодной аппаратуры, где плановая замена компонентов выполняется редко, а требования к стабильности переходного сопротивления остаются высокими на протяжении всего срока службы.
