Назначение и область применения

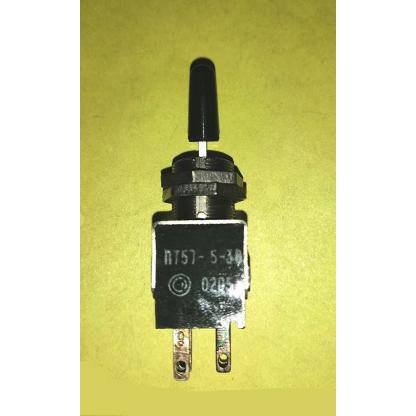

Тумблер ПТ57-5-1В7.850.055-03 (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре, промышленном оборудовании и радиотехнических устройствах, где требуется надёжное ручное переключение между двумя фиксированными положениями.

Конструкция тумблера рассчитана на всеклиматическую эксплуатацию благодаря исполнению В, что позволяет использовать его в широком диапазоне внешних условий — от приборов специального назначения до общепромышленной аппаратуры. Переключатель обеспечивает стабильную работу при воздействии пониженных и повышенных температур, сохраняя заявленные электрические характеристики.

Электрические и эксплуатационные характеристики

Тумблер серии ПТ57 подтверждает заявленные параметры в соответствии с техническими условиями АУБК.642260.002 или АГ0.360.053. Основные электрические показатели изделия:

• Сопротивление электрического контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 500 Вэфф (для типономинала 1).
• Коммутационная способность: ток от 0,001 мА до 6 А, напряжение от 0,1 мВ до 250 В, мощность до 660 В·А.
• Диапазон рабочих температур — от минус 60 градусов Цельсия до плюс 85 градусов Цельсия (для категории качества «ВП»).
• Количество коммутационных циклов — до 75 000.

Резьбовая втулка и три вывода обеспечивают удобство монтажа в панель и надёжное электрическое соединение. Тумблер имеет два фиксированных положения ручки, что исключает самопроизвольное переключение и гарантирует чёткую фиксацию выбранного режима работы цепи.

Расшифровка обозначения и конструктивные особенности

Маркировка ПТ57-5-1В7.850.055-03 (5) содержит полную информацию о конструктивном исполнении и электрических режимах изделия:

1. ПТ57 — тип тумблера.
2. 5 — конструктивное исполнение.
3. 1 — типономинал, определяющий электрические режимы.
4. В — всеклиматическое исполнение.
5. 7.850.055-03 — код колпачка (жёлтый цвет).
6. (5) — модификация или партия.

Жёлтый колпачок обеспечивает визуальную идентификацию органа управления и дополнительную защиту от внешних воздействий. Корпус тумблера выполнен из материалов, устойчивых к механическим нагрузкам и сохраняющих диэлектрические свойства в заявленном температурном диапазоне.

Условия поставки и комплектация

Изделие поставляется в заводской упаковке производителя — Смоленского завода радиодеталей. Срок поставки составляет 2–4 недели. Тумблер предназначен для установки в аппаратуру как при первичном производстве, так и при ремонте и техническом обслуживании действующего оборудования.

Страна производства — Россия. Гарантийные обязательства и условия хранения определяются технической документацией завода-изготовителя, соответствующей действующим стандартам для радиоэлектронных компонентов всеклиматического исполнения.
