Назначение и область применения

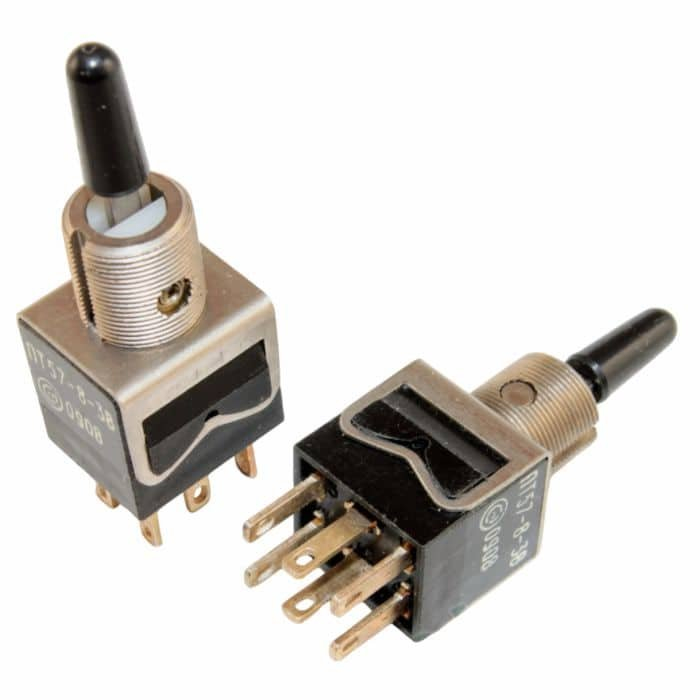

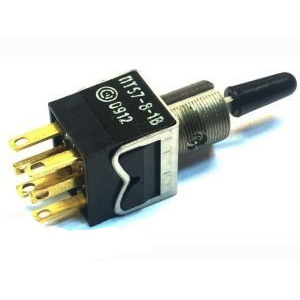

Тумблер ПТ57-8-1В7.850.055-02 (5) производства Смоленского завода предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре различного назначения, где требуется надёжное переключение цепей управления, сигнализации и питания.

Конструктивное исполнение серии ПТ57 с индексом 8 обеспечивает три положения ручки управления: два крайних положения без фиксации и автоматический возврат в среднее нейтральное положение. Такая схема работы востребована в схемах, где необходимо кратковременное воздействие на цепь с последующим самовозвратом коммутационного элемента в исходное состояние.

Конструктивные особенности и технические характеристики

Тумблер относится к типономиналу 1, что указывает на наличие золотого покрытия контактов. Данное исполнение обеспечивает стабильную коммутацию слаботочных цепей и устойчивость контактных групп к окислению. Всеклиматическое исполнение В позволяет эксплуатировать изделие в широком диапазоне внешних воздействующих факторов.

Индекс 7.850.055-02 в обозначении указывает на колпачок (ручку) зелёного цвета, а символ «(5)» свидетельствует о категории качества «ВП» с приёмкой повышенной надёжности. Крепление тумблера в панель осуществляется резьбовым соединением, подключение внешних проводников — пайкой к хвостовикам.

Основные параметры

• Сопротивление контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 500 В эффективного значения.
• Диапазон рабочих температур для категории «5» — от минус 60 до плюс 85 °C.
• Коммутируемый ток — от 10⁻⁶ А до 6 А.
• Напряжение коммутации — до 250 В.
• Количество циклов коммутации — до 75 000.
• Масса — около 18 г.
• Срок хранения — 15 лет.

Комплектация и условия поставки

Изделие поставляется в заводской упаковке, что гарантирует сохранность тумблера при транспортировке и хранении. Срок поставки составляет от 2 до 4 недель. Продукция изготовлена в 2022 году и соответствует требованиям, предъявляемым к изделиям с приёмкой повышенной надёжности.

Тумблер ПТ57-8-1В7.850.055-02 (5) сочетает в себе надёжность конструкции, золотое покрытие контактов и расширенный температурный диапазон, что делает его пригодным для ответственных применений в составе радиоэлектронной аппаратуры, эксплуатируемой в сложных климатических условиях.
