Назначение и область применения

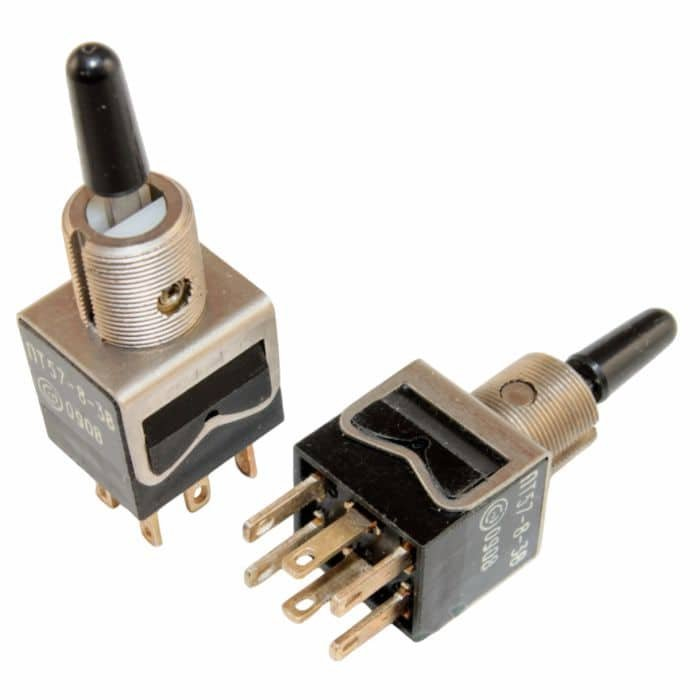

ПТ57-7-1В7.850.055-02 (5) представляет собой тумблерный переключатель, производимый на мощностях Смоленского завода радиодеталей. Устройство предназначено для коммутации электрических цепей сигнализации, питания и управления в радиоэлектронной аппаратуре общего и специального назначения. Переключатель рассчитан на эксплуатацию в составе оборудования, где требуется надёжное ручное управление режимами работы с чёткой фиксацией положений.

Изделие выпускается в заводской упаковке и поставляется партиями в соответствии с действующими техническими условиями завода-изготовителя. Срок поставки составляет от двух до четырёх недель, что обусловлено производственным циклом и процедурами выходного контроля.

Расшифровка обозначения и конструктивные особенности

Маркировка модели содержит информацию о типе и исполнении переключателя:

• ПТ — переключатель тумблерный;
• 57 — номер серии;
• 7 — конструктивное исполнение;
• 1 — электрический режим коммутации;
• В — всеклиматическое исполнение.

Суффикс 7.850.055-02 (5) указывает на конкретный технический стандарт либо партию производства завода. Всеклиматическое исполнение категории «В» подтверждает возможность применения изделия в широком диапазоне климатических условий без снижения заявленных характеристик.

Электрические и механические характеристики

Переключатель обладает следующими подтверждёнными параметрами, установленными технической документацией Смоленского завода радиодеталей:

• сопротивление контакта — не более 0,01–0,05 Ом;
• электрическая прочность изоляции — до 1200 В;
• сопротивление изоляции — не менее 1000 МОм;
• диапазон рабочих температур — от минус 45°C до плюс 55°C (или до плюс 85°C для категории «ВП»);
• усилие переключения — 0,5–23 Н;
• гарантийная наработка — до 10 000–15 000 часов.

Изделие рассчитано на коммутацию цепей с напряжением до 250 В и током до 16 А. Предельная коммутируемая мощность достигает 1900 Вт, включая работу на частотах до 1000 Гц. Подобные параметры позволяют использовать переключатель в силовых и сигнальных цепях различной сложности.

Условия эксплуатации и монтажа

Тумблер предназначен для монтажа в аппаратуру, эксплуатируемую в условиях умеренного и холодного климата, а также в изделиях с повышенными требованиями к стойкости изоляции и контактных групп. Механизм фиксации положений обеспечивает стабильную коммутацию при вибрационных и ударных нагрузках, характерных для промышленного оборудования.

Применение переключателя в составе радиоэлектронных устройств специального назначения предполагает соблюдение требований по пайке выводов, закреплению корпуса на панели и обеспечению доступа для ручного управления. Компактная конструкция в сочетании с высоким ресурсом делает ПТ57-7-1В7.850.055-02 (5) востребованным компонентом при комплектовании щитов управления, измерительных стендов и коммутационных блоков.
