Назначение и область применения

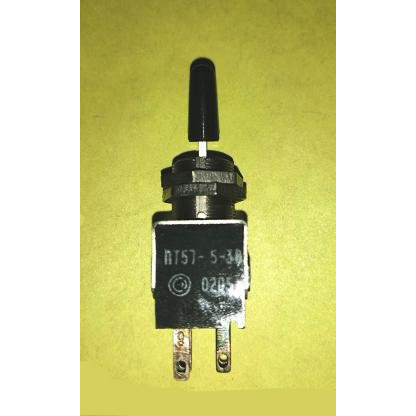

Тумблер ПТ57-5-1В7.850.055-02 (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре промышленного назначения, где требуется надёжное переключение цепей в широком диапазоне температур и токовых нагрузок.

Конструкция тумблера предусматривает резьбовую втулку для монтажа на панель и три вывода для подключения. Устройство рассчитано на длительную эксплуатацию в составе аппаратуры, работающей в условиях переменных климатических воздействий, что подтверждается всеклиматическим исполнением «В».

Подтверждённые технические особенности

Изделие характеризуется следующими электрическими параметрами, заявленными производителем:

• Сопротивление электрического контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции для типономинала 1 — 500 В эффективного значения.
• Диапазон рабочих температур — от -60 °C до +85 °C для категории качества «ВП».
• Коммутируемый ток — от 10 в минус шестой степени А до 6 А при напряжении до 250 В.
• Количество циклов коммутации — до 75 000.
• Срок сохраняемости — до 15 лет для категории качества «ВП».

Данные характеристики подтверждены документацией производителя и соответствуют требованиям, предъявляемым к тумблерам серии ПТ57.

Расшифровка маркировки

Маркировка ПТ57-5-1В7.850.055-02 содержит информацию о конструктивных и электрических параметрах изделия. Цифра «5» после дефиса указывает на конструктивное исполнение тумблера, цифра «1» обозначает типономинал, определяющий электрические режимы коммутации, а литера «В» указывает на климатическое исполнение — всеклиматическое. Часть обозначения «7.850.055-02» определяет колпачок зелёного цвета, где код «02» соответствует зелёному цвету. Дополнительное обозначение «(5)» в маркировке может указывать на партию или модификацию изделия.

Применение в аппаратуре

Тумблер применяется в промышленной электронике, измерительном оборудовании и радиоэлектронной аппаратуре общего назначения. Благодаря широкому диапазону коммутируемых токов — от 10 в минус шестой степени А до 6 А — изделие подходит для использования как в слаботочных сигнальных цепях, так и в цепях питания с напряжением до 250 В.

Всеклиматическое исполнение позволяет эксплуатировать тумблер при значительных перепадах температур, что расширяет сферу его применения в аппаратуре, работающей вне отапливаемых помещений или в условиях повышенной влажности.
