Назначение и область применения

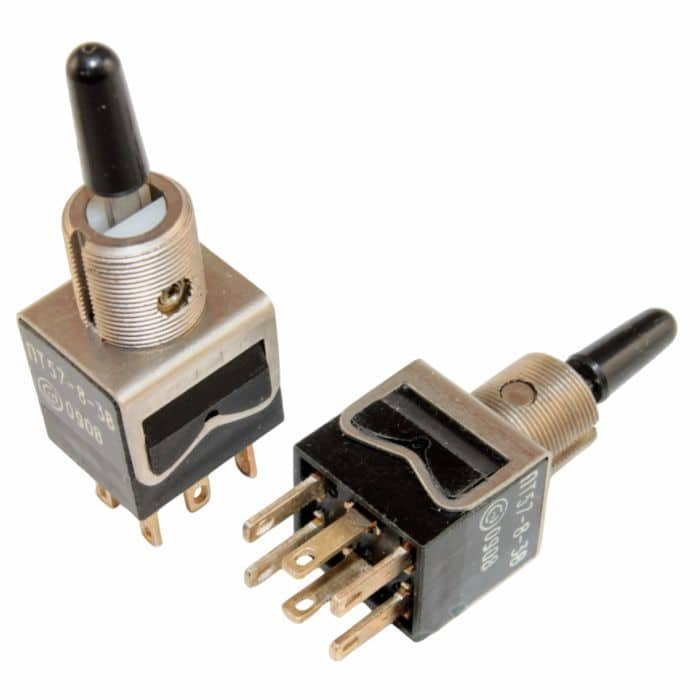

ПТ57-8-1В7.850.055-01 (5) — это миниатюрный тумблер (переключатель), выпускавшийся Смоленским заводом радиодеталей для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре. Изделие предназначено для установки на панели методом резьбового соединения с последующей пайкой проводов к хвостовикам контактов.

Тумблер рассчитан на работу во всеклиматическом исполнении В и предназначен для применения в составе аппаратуры, к которой предъявляются повышенные требования по надёжности. Приёмка «5» (ВП) подтверждает соответствие изделия требованиям, установленным для военной приёмки, и допускает его использование в ответственных узлах коммутации, где важны стабильность контактного соединения и устойчивость к внешним воздействиям.

Конструктивные особенности и технические характеристики

Модель ПТ57-8-1В имеет три положения без фиксации (с самовозвратом в среднее), шесть контактов и конструктивное исполнение №8. Суффикс 7.850.055-01 обозначает чёрный колпачок (ручку), а маркировка (5) указывает на приёмку повышенной надёжности. Конструктивно тумблер оснащён резьбовой втулкой и гайками, что обеспечивает надёжное крепление на панели.

Основные подтверждённые особенности изделия:

• Сопротивление контакта — не более 0,05 Ом
• Сопротивление изоляции — не менее 1000 МОм
• Электрическая прочность изоляции — 500 В (эффективное значение)
• Коммутируемый ток — от 1×10⁻⁶ до 6 А при напряжении до 250 В
• Диапазон рабочих температур — от минус 60°C до плюс 85°C
• Ресурс — до 75000 циклов переключения
• Масса — около 18 г
• Срок хранения — 15 лет

Изделие выпускалось по техническим условиям ТУ АГ0.360.053. Категория качества для приёмки «5» — ВП.

Расшифровка обозначения и комплектация

Структура условного обозначения тумблера:

• ПТ57 — тип тумблера
• 8 — конструктивное исполнение
• 1В — номинал и климатическое исполнение
• 7.850.055-01 — чёрный колпачок (ручка)

Тумблер поставляется в заводской упаковке. На корпусе имеется резьбовая втулка с гайками, что позволяет выполнять монтаж на панель без дополнительных крепёжных элементов. Подключение внешних проводников осуществляется пайкой к хвостовикам контактов.

Особенности эксплуатации

Благодаря диапазону рабочих температур от минус 60°C до плюс 85°C тумблер сохраняет работоспособность в жёстких климатических условиях, включая воздействие пониженных и повышенных температур. Самовозврат в среднее положение исключает случайное оставление цепи в промежуточном состоянии и упрощает управление режимами аппаратуры. Низкое сопротивление контакта (не более 0,05 Ом) снижает потери в коммутируемых цепях и минимизирует нагрев контактной группы при токах до 6 А.

Изделие пригодно для коммутации как слаботочных сигналов (от 1×10⁻⁶ А), так и силовых цепей с током до 6 А при напряжении до 250 В, что расширяет область его применения — от измерительной аппаратуры до блоков питания и систем управления.
