Назначение и область применения

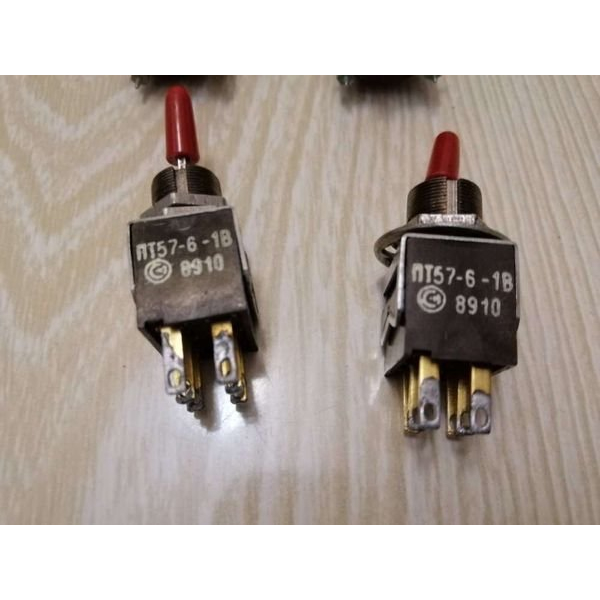

Тумблер ПТ57-6-1В7.850.055-01 (5) производства Смоленского завода предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре промышленного и радиотехнического назначения, где требуется надёжное переключение контактов в широком диапазоне рабочих температур.

Конструкция тумблера обеспечивает фиксацию в двух положениях и оснащена шестью контактами. Благодаря повышенной категории качества (5) и климатическому исполнению В, прибор сохраняет работоспособность при температурах от минус 60 до плюс 85 градусов Цельсия, что позволяет использовать его в аппаратуре, эксплуатируемой в жёстких климатических условиях.

Технические особенности и электрические характеристики

Обозначение ПТ57-6-1В7.850.055-01 (5) отражает конструктивные и электрические параметры изделия согласно стандарту серии ПТ57:

• ПТ57 — базовый тип тумблера;
• 6 — конструктивное исполнение;
• 1В — типономинал электрических режимов и климатическое исполнение В;
• 7.850.055-01 — индекс колпачка чёрного цвета;
• (5) — категория качества повышенной надёжности с диапазоном температур от минус 60 до плюс 85 градусов Цельсия.

Электрические параметры тумблера подтверждены следующими значениями:

• сопротивление электрического контакта — не более 0,05 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции для моделей типа 1В — 500 В эффективного значения;
• коммутируемый ток — от 1 микроампера до 6 ампер при напряжении до 250 вольт;
• количество циклов коммутации — до 75000.

Конструкция и комплектация

Масса изделия составляет около 18 граммов. Тумблер поставляется в заводской упаковке, что обеспечивает сохранность при транспортировке и хранении. Чёрный колпачок с индексом 7.850.055-01 входит в конструкцию изделия и обеспечивает удобство ручного переключения.

Срок сохраняемости для категории качества (5) составляет 15 лет, что подтверждает долговечность и стабильность параметров при длительном хранении до момента установки в аппаратуру.

Преимущества и эксплуатационные качества

Тумблер ПТ57-6-1В7.850.055-01 (5) сочетает компактные размеры, малую массу и высокие коммутационные способности. Расширенный диапазон рабочих температур и повышенная категория качества делают его подходящим решением для ответственных узлов радиоэлектронной аппаратуры, где важны стабильность контактного соединения и длительный срок службы.

Изделие выпускается Смоленским заводом радиодеталей и поставляется с сроком отгрузки от двух до четырёх недель. Категория качества (5) подтверждает соответствие повышенным требованиям надёжности, что обеспечивает уверенность при применении в промышленной аппаратуре с продолжительным ресурсом эксплуатации.
