ПТ57-5-1В7.850.055-01 (5) Смоленский завод

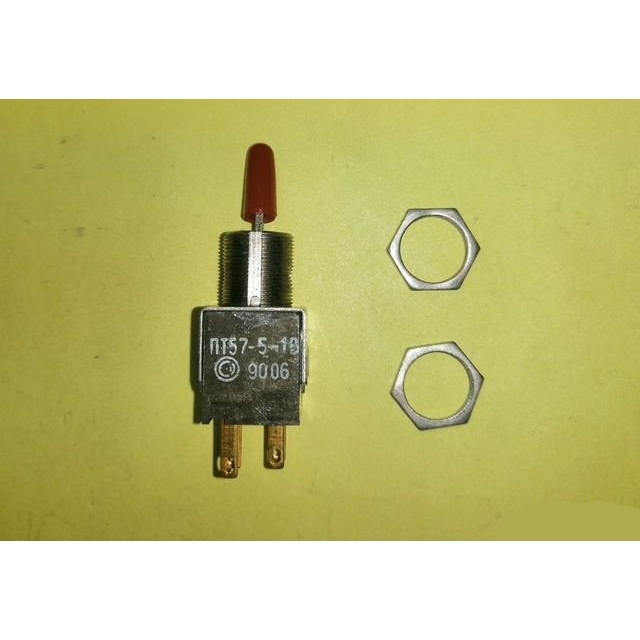

ПТ57-5-1В7.850.055-01 (5) — это тумблер, выпускаемый Смоленским заводом «Автоприбор», предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре.

Технические характеристики

Сопротивление электрического контакта составляет не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм. Электрическая прочность изоляции для типономинала 1 равна 500 Вэфф, диапазон рабочих температур — от -60 °C до +85 °C для изделий категории качества «ВП».

Коммутационная способность: ток от 0,001 мА до 6 А, напряжение от 0,1 мВ до 250 В, мощность до 660 В·А; количество циклов коммутации — до 75 000.

Конструктивные особенности

Модель имеет два фиксированных положения ручки управления, климатическое исполнение В (всеклиматическое). Часть обозначения «7.850.055-01» указывает на чёрный колпачок (ручку), а «(5)» соответствует конструктивному исполнению ПТ57-5. Усилие переключения — от 0,8 до 7 Н.
