Назначение и область применения

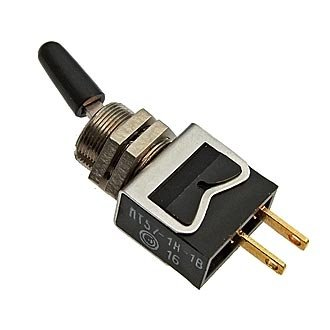

ПТ57-4-1В7.850.055-01 (5) представляет собой миниатюрный панельный тумблер перекидного типа, выпускаемый Смоленским заводом радиодеталей. Изделие относится к серии ПТ57 и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Тумблер находит применение в радиоэлектронной аппаратуре общего и специального назначения, включая промышленное оборудование и аппаратуру военного класса.

Конструкция рассчитана на внутренний монтаж и выполнена во всеклиматическом исполнении «В», что позволяет эксплуатировать переключатель в широком диапазоне температур и при повышенной влажности. Изделие подходит для установки в приборы, где требуется компактный орган управления с высокой надёжностью и длительным сроком службы.

Расшифровка обозначения и конструктивные особенности

Маркировка ПТ57-4-1В7.850.055-01 (5) содержит полную информацию о конструктивном исполнении и электрических параметрах переключателя:

• ПТ57 — тип тумблера, определяющий принадлежность к серии миниатюрных перекидных переключателей;
• 4 — конструктивное исполнение, задающее габаритные размеры и базу контактов;
• 1 — типономинал по электрическим режимам, определяющий группу коммутационных параметров;
• В — всеклиматическое исполнение, допускающее эксплуатацию в условиях повышенной влажности и широкого температурного диапазона;
• 7.850.055-01 — код ручки-колпачка, в данной конфигурации соответствует чёрному колпачку;
• (5) — приёмка по категории качества «5» согласно ТУ АГ0.360.053ТУ, что указывает на повышенные требования к надёжности и сроку службы изделия.

Использование всеклиматического исполнения гарантирует сохранение рабочих характеристик при значительных перепадах температуры окружающей среды. Чёрный колпачок обеспечивает удобство ручного управления и чёткую визуальную идентификацию положения переключателя.

Электрические параметры

Тумблер ПТ57-4-1В7.850.055-01 (5) обладает следующими подтверждёнными электрическими характеристиками, соответствующими типономиналу ПТ57-4-1В с приёмкой «5»:

• коммутируемый ток — от единиц микроампер до нескольких ампер;
• коммутируемое напряжение — до 250 В;
• сопротивление контактов — не более 0,05 Ом, что обеспечивает минимальные потери в цепи коммутации и стабильный электрический контакт;
• сопротивление изоляции — не менее 100 МОм;
• электрическая прочность изоляции — порядка 500 В эффективного значения для типономинала «1».

Указанные параметры позволяют применять переключатель в низковольтных цепях управления, сигнальных линиях и силовых цепях умеренной мощности. Низкое сопротивление контактов особенно важно для схем с малыми токами, где падение напряжения на контактах должно быть минимальным.

Надёжность и условия эксплуатации

Изделие с приёмкой «5» по ТУ АГ0.360.053ТУ соответствует более высоким требованиям по надёжности и сроку службы по сравнению с изделиями общего применения. Диапазон рабочих температур для приёмки «5» составляет от −60 до +85 °C, что подтверждает пригодность тумблера для эксплуатации в жёстких климатических условиях. Гарантийный срок сохраняемости для изделий данной категории качества составляет около 15 лет.

Тумблер поставляется в заводской упаковке, обеспечивающей защиту от механических повреждений и воздействия внешней среды при транспортировке и хранении. При подборе изделия под конкретную электрическую схему рекомендуется сверяться с оригинальными техническими условиями ТУ АГ0.360.053ТУ или каталогом Смоленского завода радиодеталей, где приведены точные электрические режимы, габаритные и присоединительные размеры, а также допустимые коммутируемые нагрузки для каждой группы типономиналов.

ПТ57-4-1В7.850.055-01 (5) является надёжным решением для ответственной радиоэлектронной аппаратуры, где требуется сочетание малых габаритов, высокой стойкости изоляции, широкого температурного диапазона и увеличенного срока сохраняемости.
