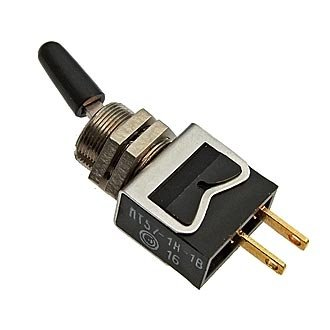

ПТ57-2-1В7.850.055-01 (5) Смоленский завод

ПТ57-2-1В7.850.055-01 (5) — это миниатюрный тумблерный переключатель, выпускаемый Смоленским заводом радиодеталей (НПО «Феникс»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Основные характеристики

Тип — однополюсный микротумблер (SPDT) с 2 положениями и фиксацией («on-on»), 3-контактный. Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм.

Электрическая прочность изоляции — 500 Вэфф (для версии -1), диапазон рабочих температур от -60°C до +85°C (для категории качества «ВП»), усилие переключения 0,5–23 Н.

Климатическое исполнение — В (всеклиматическое), масса — не более 18 г, коммутируемая частота — до 1000 Гц.

Конструкция и монтаж

Компактный корпус (примерно 15x12x15 мм, общая длина ~45 мм) с монтажным отверстием диаметром 10,1 мм. Обозначение 7.850.055-01 соответствует техническим условиям АГ0.360.053 ТУ, вариант (5) указывает на конкретную модификацию.

Применение

Используется в цепях сигнализации, питания и управления в промышленной и бытовой электронике. Производство на Смоленском заводе обеспечивает надежность и доступность запчастей.
