Назначение и область применения

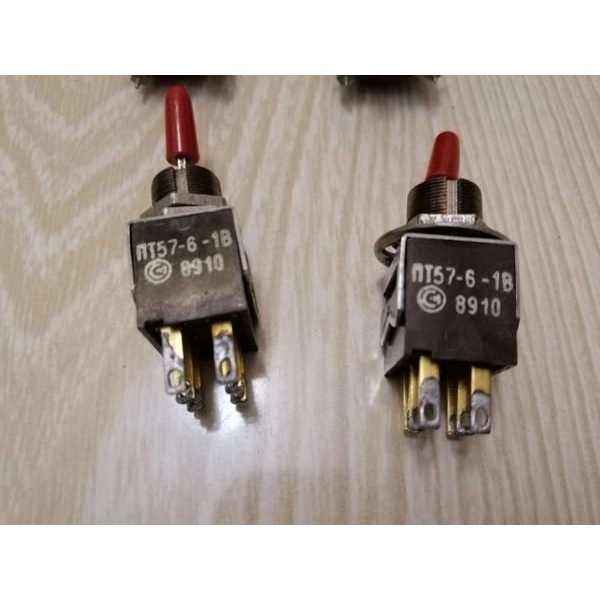

Тумблер ПТ57-6-1В (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Изделие применяется в радиоэлектронной аппаратуре различного назначения, где требуется надёжное ручное переключение режимов работы, подачи питания или выбора рабочих схем.

Конструкция тумблера рассчитана на эксплуатацию в составе стационарного и переносного оборудования. Исполнение с приёмкой «5» (военная приёмка «ВП») подтверждает соответствие изделия повышенным требованиям к качеству и надёжности, что позволяет использовать его в ответственных узлах аппаратуры, где предъявляются строгие требования к стабильности электрических параметров и механической стойкости.

Электрические и механические характеристики

Тумблер имеет два фиксированных положения ручки с чёткой фиксацией, что исключает самопроизвольное переключение при вибрационных и ударных воздействиях. Усилие переключения составляет от 0,5 до 10 Н, обеспечивая уверенное срабатывание механизма при сохранении комфортного усилия для оператора.

Ключевые электрические параметры изделия:

• сопротивление контакта — не более 0,05 Ом;
• электрическая прочность изоляции — 500 В;
• сопротивление изоляции — не менее 1000 МОм.

Габаритные размеры тумблера составляют примерно 15×13,5×48 мм, масса — около 18 г. Компактные размеры позволяют устанавливать изделие в аппаратуре с высокой плотностью монтажа.

Климатическое исполнение и условия эксплуатации

Климатическое исполнение — В, что допускает применение тумблера в различных климатических условиях, включая умеренный и холодный климат. Диапазон рабочей температуры окружающей среды для исполнения «5» составляет от -60 до +85 °C, что обеспечивает стабильную работу изделия как при экстремально низких, так и при повышенных температурах.

Гарантийный срок эксплуатации составляет 15 лет. Изделие поставляется в заводской упаковке, что исключает повреждения при транспортировке и хранении.

Технические условия

Изделие выпускается в соответствии с техническими условиями АУБК.642260.002 ТУ (приёмка «ОТК») или АГ0.360.053 ТУ (приёмка «ВП»). Производитель — Смоленский завод радиодетелей. Страна производства — Россия.

Тумблер ПТ57-6-1В (5) сочетает проверенную временем конструкцию, стабильные электрические характеристики и широкий температурный диапазон, что делает его востребованным компонентом при комплектации радиоэлектронной аппаратуры промышленного и специального назначения.
