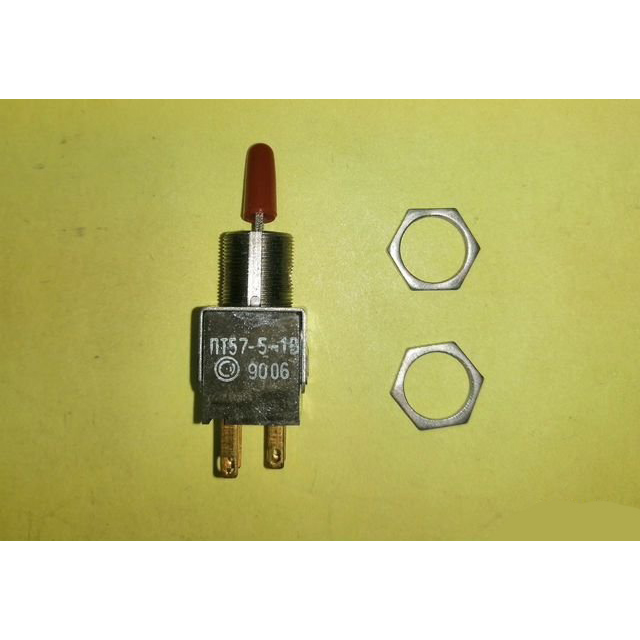

ПТ57-4-1В (5) Смоленский завод

ПТ57-4-1В (5) — это миниатюрный перекидной тумблер, выпускаемый Смоленским заводом радиодеталей (СЗР). Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре общего и специального назначения.

Основные характеристики

Тумблер имеет всеклиматическое исполнение «В» для внутреннего монтажа. Сопротивление контакта не превышает 0,05 Ом, электрическая прочность изоляции — 500 В, сопротивление изоляции — не менее 1000 МОм.

Для версии с приёмкой «5» (по ТУ АГ0.360.053ТУ, категория качества «ВП») рабочий диапазон температур — от -60 до +85 °C, гарантийный срок — 15 лет, масса — около 18 г.

Коммутируемая мощность: для постоянного тока активная нагрузка — 0,1 Вт при 1×10⁻⁴–1×10⁻⁶ А и 36 В, с ресурсом не менее 50 000 циклов переключений.

Расшифровка обозначения

• ПТ — тумблер.

• 57 — порядковый номер разработки.

• 4 — конструктивное исполнение.

• 1 — покрытие контактов золотом.

• В — всеклиматическое исполнение.

• (5) — приёмка «5» повышенной надёжности.
