Назначение и область применения

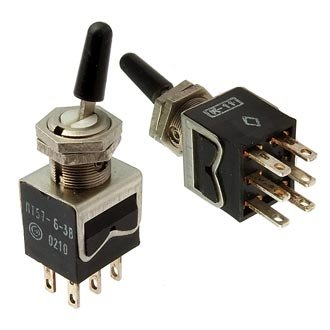

ПТ57-10-3В7.850.055 (5) — малогабаритный тумблер серии ПТ57 производства Смоленского завода радиодеталей. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Основная сфера применения — радиоэлектронная аппаратура, где требуется надёжное переключение режимов работы, подачи питания или выбора каналов.

Тумблеры данной серии востребованы в промышленной электронике, измерительном оборудовании, приборах специального назначения и устройствах, эксплуатируемых в условиях повышенных требований к стабильности электрических параметров. Конструкция с резьбовой втулкой обеспечивает удобный монтаж на панель толщиной, регламентированной конструкторской документацией, а три вывода позволяют реализовывать типовые схемы переключения.

Расшифровка условного обозначения

Маркировка изделия содержит следующие сведения о конструктивных и эксплуатационных характеристиках:

• ПТ57 — серия тумблеров;
• 10 — конструктивное исполнение;
• 3В — типономинал и климатическое исполнение В;
• 7.850.055-05 — код колпачка, где цифра 5 соответствует одному из пяти возможных вариантов цветового исполнения.

Приёмка изделия может осуществляться по категории «СКК» либо по категории качества «ВП», что определяет диапазон допустимых температур эксплуатации и подтверждает соответствие требованиям для ответственной аппаратуры.

Электрические характеристики

Изделие обладает стабильными параметрами, подтверждёнными заводскими испытаниями:

• сопротивление электрического контакта — не более 0,05 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции для исполнения ПТ57-...-3 — 750 В эффективного значения;
• диапазон рабочих температур: от минус 45 °C до плюс 55 °C для приёмки «СКК» и от минус 60 °C до плюс 85 °C для приёмки «ВП»;
• коммутируемый ток — от 1×10⁻⁶ А до 6 А при напряжении до 250 В;
• количество циклов коммутации — до 75000.

Надёжность и условия эксплуатации

Тумблеры серии ПТ57 рассчитаны на длительную работу в составе радиоэлектронной аппаратуры. Срок сохраняемости составляет от 10 до 15 лет, что подтверждает устойчивость материалов и покрытий к воздействию внешних факторов при соблюдении условий хранения. Диапазон рабочих температур позволяет использовать изделие как в отапливаемых помещениях, так и в аппаратуре, предназначенной для умеренно холодного климата.

Конструкция тумблера обеспечивает чёткую фиксацию положений и стабильное контактное нажатие на протяжении всего заявленного ресурса. Малое переходное сопротивление контактов снижает нагрев при коммутации токов в пределах допустимых значений и способствует сохранению параметров цепи.

Комплектация и упаковка

Изделие поставляется в заводской упаковке Смоленского завода радиодеталей, что гарантирует сохранность при транспортировке и хранении. Заводская упаковка содержит маркировку с указанием серии, конструктивного исполнения, типономинала и кода колпачка.
