Назначение и область применения

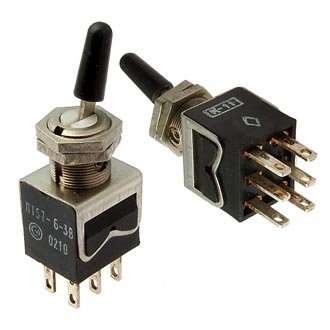

ПТ57-10-3В7.850.055-01 (5) представляет собой тумблер-переключатель производства ОАО «Смоленский завод радиодеталей». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в составе радиоэлектронной аппаратуры различного назначения. Тумблер применяется в устройствах, где требуется ручное управление подачей или переключением электрических сигналов и силовых цепей.

Климатическое исполнение В делает переключатель пригодным для эксплуатации во всеклиматических условиях. Модель рассчитана на работу в широком диапазоне температур: от -60°C до +85°C при категории качества «ВП» либо от -45°C до +55°C для приемки «СКК». Это позволяет использовать изделие как в отапливаемых помещениях, так и в аппаратуре, эксплуатируемой на открытом воздухе или в неотапливаемых отсеках.

Конструктивные особенности и расшифровка обозначения

Обозначение модели содержит сведения о конструктивном исполнении и электрических параметрах:

• ПТ — тумблер;
• 57 — порядковый номер разработки;
• 10 — конструктивное исполнение, отличающееся компактными габаритами и предназначенное для монтажа в электронные устройства;
• 3 — типономинал, определяющий электрические режимы коммутации и серебряное покрытие контактов;
• В — всеклиматическое исполнение;
• 7.850.055-01 — указание на черный колпачок (ручку);
• (5) — вид приемки (категория качества).

Компактное исполнение 10 обеспечивает удобство размещения тумблера на печатных платах и лицевых панелях приборов. Черный колпачок ручки обеспечивает надежный захват при переключении и сочетается с оформлением большинства корпусов радиоэлектронной аппаратуры.

Электрические параметры

Переключатель обладает следующими подтвержденными электрическими характеристиками:

• сопротивление электрического контакта — не более 0,05 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции для моделей типа «-3» — 750 В эффективного значения;
• коммутируемый ток — от 1×10⁻⁶ до 6,0 А при напряжении до 250 В;
• количество циклов коммутации — до 75 000.

Монтаж и эксплуатация

Изделие изготавливается в соответствии с техническими условиями АУБК.642260.002 ТУ или аналогичными нормативными документами. Тумблер поставляется в заводской упаковке, что исключает повреждения при транспортировке и хранении. Срок поставки составляет 2-4 недели.

Благодаря низкому сопротивлению контактов и высокой прочности изоляции переключатель подходит для ответственных узлов аппаратуры, где важна стабильность коммутации при минимальных потерях сигнала. Широкий диапазон коммутируемых токов — от микротоков 1×10⁻⁶ А до 6,0 А — позволяет применять одно и то же изделие как в слаботочных цепях управления, так и в силовых цепях питания.

Тумблеры серии ПТ57 используются в аппаратуре, требующей надежной коммутации в широком диапазоне условий эксплуатации. Изделия выпускаются с колпачками разных цветов; данная модификация оснащена черным колпачком. Ресурс до 75 000 циклов обеспечивает длительный срок службы при регулярном использовании в составе промышленного оборудования, измерительных приборов, систем связи и другой радиоэлектронной техники.
