ПТ57-10-1В7.850.055-04 (5) Смоленский завод

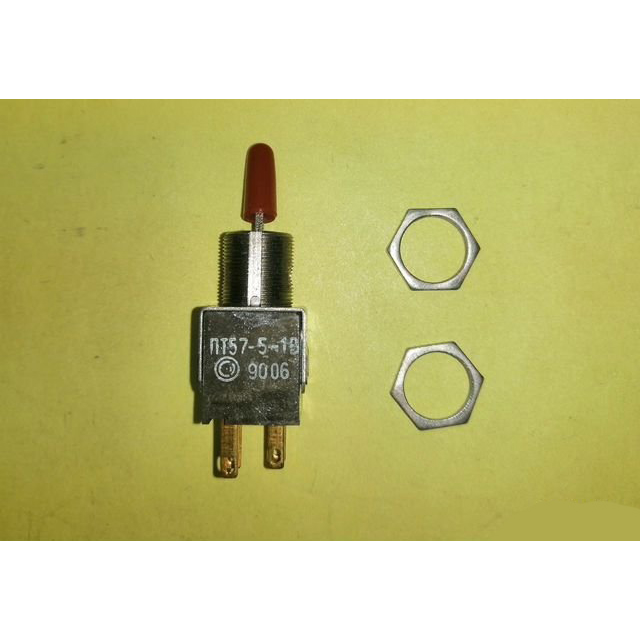

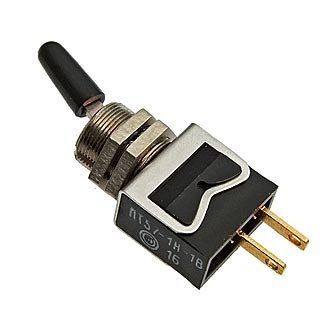

ПТ57-10-1В7.850.055-04 (5) — это тумблер, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц в радиоэлектронной аппаратуре, с климатическим исполнением В.

Технические характеристики

Сопротивление электрического контакта составляет не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм. Электрическая прочность изоляции для моделей типа ПТ57-...-1 достигает 500 Вэфф, диапазон рабочих температур — от -45°C до +55°C (для категории качества «5» возможно расширение до -60°C...+85°C).

Обозначение и варианты

Полное условное обозначение включает тип ПТ57, конструктивное исполнение «10», типономинал «1», климат «В», а суффикс 7.850.055-04 указывает на белый колпачок. Категория качества «5» соответствует повышенным требованиям надежности, с длительным сроком хранения до 15 лет.

Применение

Тумблеры серии ПТ57 используются в промышленной электронике и аппаратуре, где важны компактность, надежность контактов и устойчивость к вибрациям; усилие переключения — 0,5–23 Н, вес около 25 г.
