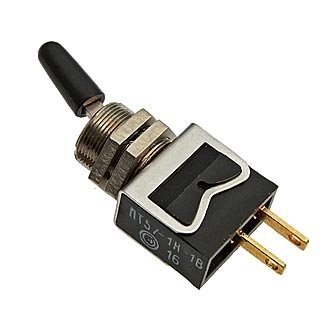

ПТ57-10-1В7.850.055-03 (5) Смоленский завод

ПТ57-10-1В7.850.055-03 (5) — это тумблер, выпускаемый Смоленским заводом «Авангард» (или связанными производствами), предназначенный для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Назначение

Тумблеры серии ПТ57, включая модель ПТ57-10-1В, используются для управления цепями с частотой до 1000 Гц в условиях климатического исполнения В (умеренный климат). Конструктивное исполнение «10» определяет специфическую компоновку, а «1В» указывает на типономинал и климатические параметры.

Обозначение

Полное условное обозначение расшифровывается так: ПТ57 — базовый тип; 10 — конструктивное исполнение; 1 — типономинал для электрических режимов; В — климатическое исполнение; 7.850.055-03 — код колпачка жёлтого цвета; (5) — возможно, модификация или партия.

Технические характеристики

• Сопротивление контактов: не более 0,05 Ом.

• Сопротивление изоляции: не менее 1000 МОм.

• Электрическая прочность изоляции: 500 Вэфф.

• Рабочий ток: от 1×10⁻⁶ до 6 А при напряжении до 250 В.

• Диапазон температур: от -45°C до +55°C (для приемки «СКК»).

Надёжность

Количество коммутационных циклов достигает 75 000. Срок сохраняемости — до 10 лет для изделий с приемкой «СКК» и до 15 лет для категории качества «ВП».
