Назначение и область применения

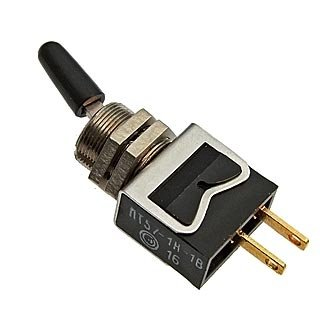

ПТ57-10-1В7.850.055-02 (5) представляет собой миниатюрный тумблер (перекидной переключатель), выпускаемый Смоленским заводом радиодеталей. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 1000 Гц. Переключатель применяется в радиоэлектронной аппаратуре общего и специального назначения, где требуется надёжное ручное управление режимами работы, переключение сигнальных или силовых цепей в компактных корпусах.

Тумблер рассчитан на коммутацию тока до 6 А при напряжении до 250 В, что позволяет использовать его как в слаботочных цепях управления, так и в цепях с умеренной нагрузкой. Благодаря всеклиматическому исполнению и расширенному температурному диапазону переключатель подходит для эксплуатации в жёстких условиях, включая промышленное оборудование, измерительные приборы, блоки питания и устройства связи.

Технические особенности и конструкция

Модель имеет конструктивное исполнение «10», золотое покрытие контактов (обозначается индексом «1»), всеклиматическое исполнение «В» и зелёный колпачок, соответствующий индексу «7.850.055-02». Маркировка «(5)» указывает на категорию качества повышенной надёжности — приёмка «5» с диапазоном рабочих температур от минус 60 до плюс 85 градусов Цельсия.

Ключевые электрические параметры тумблера:

• сопротивление контактов — не более 0,05 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции — 500 В эффективного значения (для номинала «1»);
• усилие переключения — от 0,5 до 23 Н;
• масса — около 25 г;
• ресурс — до 75 000 циклов коммутации.

Переключатель выполнен в миниатюрном корпусе и может иметь два или три положения в зависимости от модификации серии ПТ57. Климатическое исполнение «В» обеспечивает работу в стандартном диапазоне от минус 45 до плюс 55 градусов Цельсия, а для категории качества «5» этот диапазон расширен.

Комплектация и условия поставки

Изделие поставляется в заводской упаковке производителя — ОАО «Смоленский завод радиодеталей». Упаковка обеспечивает сохранность тумблера при транспортировке и хранении, защищая контакты и корпус от механических повреждений и загрязнений. Срок поставки составляет от 2 до 4 недель, что обусловлено производственным графиком завода-изготовителя и необходимостью обеспечения приёмочного контроля для категории качества «5».

Рекомендации по монтажу и эксплуатации

При монтаже тумблера следует учитывать его массу и усилие переключения, чтобы обеспечить надёжное крепление на панели или печатной плате. Золотое покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению, поэтому переключатель сохраняет стабильные характеристики при длительной эксплуатации, в том числе в условиях повышенной влажности и перепадов температур. Перед установкой рекомендуется проверить соответствие схемы коммутации выбранной модификации (количество положений и групп контактов) требованиям конкретного устройства.
