Назначение и область применения

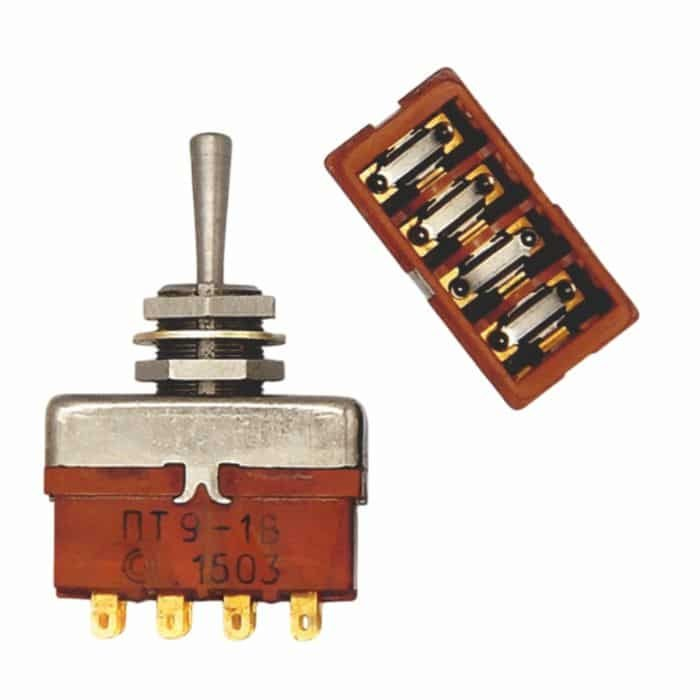

ПТ55-9В 8.337.095 (5) — миниатюрный однополюсный тумблер производства Смоленского завода (ОАО «Смоленский завод радиодеталей», СЗР). Изделие предназначено для коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре класса ВП и в аппаратуре категории качества В / ВП. Тумблер применяется в устройствах с нормальными и умеренными климатическими условиями, где требуется ручное переключение электрических цепей и компактное размещение на печатной плате.

Артикул товара — 21642. Товар относится к категории «Тумблеры ПТ55». В характеристиках указан год 2022. Изделие имеет заводскую упаковку.

Конструкция и особенности

Тумблер выполнен с короткими выводами под пайку и рассчитан на установку на плату без дополнительного крепления. Ручка 8.337.095 имеет чёрный цвет и стандартный габарит для группы ПТ55-3…ПТ55-10, ПТ55-13…ПТ55-20 и других исполнений группы ПТ55. Она обеспечивает визуальную и тактильную индикацию положения цепи: включено или выключено.

• Однополюсное исполнение с короткими выводами под пайку.
• Ручка 8.337.095 чёрного цвета, стандартного габарита для группы ПТ55.
• Масса изделия — не более 5 г.
• Заводская упаковка в комплекте.

Электрические параметры

Электрические характеристики тумблера обеспечивают стабильную коммутацию нагрузок в цепях постоянного и переменного тока. Ключевые параметры:

• Максимальное сопротивление контакта — не более 0,05 Ом.
• Сопротивление изоляции между контактами и корпусом — не менее 1000 МОм.
• Электрическая прочность изоляции — порядка 750 В эффективного значения.

Указанные значения подтверждают пригодность тумблера для применения в радиоэлектронной аппаратуре класса ВП, где важны малые падения напряжения на контактах и надёжная изоляция цепей.

Механические и климатические характеристики

Усилие переключения находится в диапазоне 0,294–4,9 Н. Это обеспечивает удобное и надёжное срабатывание без избыточного усилия на ручке. Климатическое исполнение В допускает эксплуатацию при температурах от −60 °C до +85 °C и относительной влажности до 98 % при 35 °C.

• Усилие переключения — 0,294–4,9 Н.
• Масса — не более 5 г.
• Диапазон рабочих температур — от −60 °C до +85 °C.
• Относительная влажность — до 98 % при 35 °C.

Ресурс и эксплуатация

Средний срок службы (минимальная наработка) составляет порядка 44 000 часов. Гарантийный срок эксплуатации с момента выпуска — 15 лет. Тумблер устанавливается на плату пайкой и не требует дополнительного крепления. Ручка 8.337.095 обеспечивает визуальную и тактильную индикацию положения цепи, что упрощает контроль состояния коммутируемой цепи.

Монтаж и применение

Изделие применяется в миниатюрных блоках и на печатных платах радиоэлектронной аппаратуры класса ВП. При монтаже используется пайка коротких выводов; дополнительное крепление корпуса не требуется. Для коммутации доступны положения «включено» и «выключено», определяемые по положению ручки.

Сведения о товаре

• Название: ПТ55-9В 8.337.095 (5) Смоленский завод.
• Артикул: 21642.
• Категория: Тумблеры ПТ55.
• Производитель: Смоленский завод.
• Год: 2022.
• Комплектация: заводская упаковка.
