Назначение

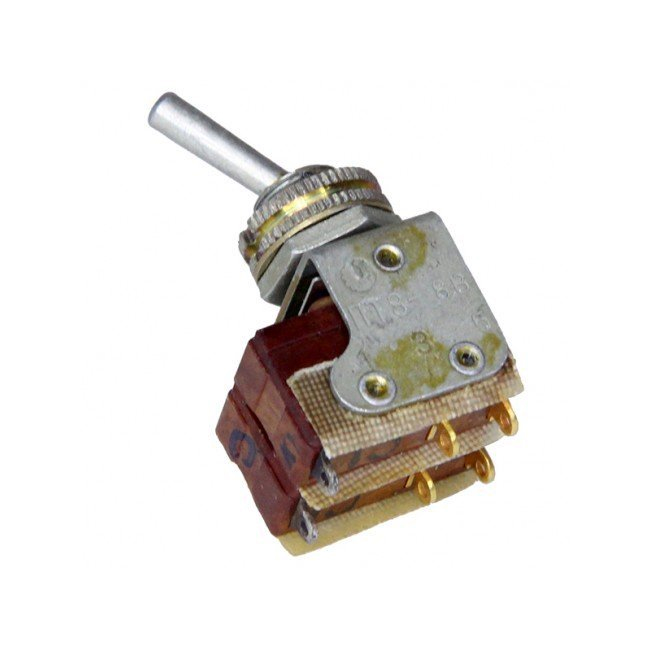

ПТ55-8В 8.337.095 (5) — миниатюрный тумблер производства Смоленского завода радиодеталей. Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Модель относится к категории тумблеров ПТ55 и применяется там, где требуется компактный ручной переключатель с небольшими габаритами и массой.

Тумблер рассчитан на работу в составе электронных устройств, приборов и блоков, где необходимо включать, отключать или переключать цепи управления и сигнализации. Артикул товара — 21637.

Подтверждённые технические особенности

Электрические параметры

• Коммутируемый ток — от 0,000001 до 0,1 А.
• Коммутируемое напряжение — от 0,0001 до 250 В.
• Сопротивление контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 750 В эффективного значения.

Механические и климатические параметры

• Масса изделия — не более 5 г.
• Усилие переключения — от 0,294 до 4,9 Н.
• Диапазон рабочих температур — от -60 °C до +85 °C.
• Повышенная влажность — до 98 % при 35 °C.
• Климатическое исполнение — В, для умеренного и холодного климата.

Надёжность и маркировка

Минимальная наработка изделия составляет 44 000 часов, гарантийный срок — 15 лет. В обозначении ПТ55-8В цифра 8 после дефиса указывает на типономинал, то есть на способ крепления и вид выводов. Буква В обозначает климатическое исполнение. Индекс 8.337.095 (5) соответствует чертежу или спецификации.

Такая маркировка позволяет подобрать тумблер с нужным вариантом установки и исполнением для конкретных условий эксплуатации.

Монтаж и применение

Тумблер подходит для печатного и объёмного монтажа в аппаратуре. Его применяют в радиоэлектронных устройствах для коммутации цепей постоянного и переменного тока при значениях тока и напряжения в пределах подтверждённых характеристик. Изделие имеет заводскую упаковку.

Перед установкой следует учитывать климатическое исполнение В, диапазон температур от -60 °C до +85 °C и допустимую влажность до 98 % при 35 °C. Для монтажа важно принимать во внимание типономинал 8, который определяет способ крепления и вид выводов.

Краткие особенности

1. Миниатюрный тумблер для радиоэлектронной аппаратуры.
2. Коммутация цепей постоянного и переменного тока.
3. Климатическое исполнение В для умеренного и холодного климата.
4. Заводская упаковка.
