Назначение и область применения

Тумблер ПТ55‑4В 8.337.095 (5) производства ОАО «Смоленский завод радиодеталей» представляет собой миниатюрный механический переключатель серии ПТ55, предназначенный для коммутации электрических цепей постоянного и переменного тока низкого и среднего уровня. Изделие находит широкое применение в радиоэлектронной аппаратуре различного назначения, включая блоки питания, измерительные приборы, коммутационные панели, пульты управления и промышленную электронику.

Серия ПТ55 разработана с учётом эксплуатации в условиях повышенной влажности и относительно широкого диапазона температур, что позволяет использовать данные тумблеры в аппаратуре, работающей в сложных климатических условиях. Конструктивные особенности и электрические параметры делают ПТ55‑4В востребованным компонентом при построении надёжных коммутационных узлов в составе серийной и специальной электронной техники.

Конструкция и исполнение

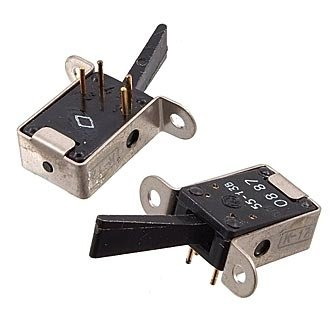

Обозначение 8.337.095 относится к типу ручки тумблера чёрного цвета, применяемой для серии ПТ55‑*В, в том числе ПТ55‑3В, ПТ55‑4В и других модификаций. Цифра «(5)» в обозначении указывает на климатическое исполнение или категорию качества изделия. Тумблер выполнен в металлическом корпусе, обеспечивающем механическую прочность и экранирование, с короткими выводами под пайку для монтажа в отверстия печатных плат или на монтажные стойки.

Компактные габариты и небольшая масса изделия позволяют использовать его в плотных компоновках, характерных для современной радиоэлектронной аппаратуры. Металлический корпус обеспечивает устойчивость к внешним механическим воздействиям и способствует отводу тепла от контактной группы при длительной работе под нагрузкой.

Основные электрические и технические параметры

Тумблер ПТ55‑4В 8.337.095 (5) обладает следующими подтверждёнными характеристиками:

• Сопротивление контакта — не более 0,05 Ом, что обеспечивает низкие потери и стабильное коммутируемое сопротивление в течение всего срока службы;
• Электрическая прочность изоляции — около 750 В эффективного напряжения, гарантирующая безопасную работу в цепях с соответствующим уровнем напряжения;
• Сопротивление изоляции — не менее 1000 МОм, подтверждающее высокое качество диэлектрических материалов;
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 85 °C;
• Допустимая относительная влажность — до 98% при температуре 35 °C, что соответствует климатическому исполнению «В» по отечественным стандартам.

Надёжность и долговечность

Минимальная наработка тумблера составляет порядка 44 000 часов, что подтверждает его пригодность для длительной эксплуатации в составе промышленного оборудования и аппаратуры специального назначения. Высокий показатель наработки достигается за счёт применения износостойких материалов контактной группы и отработанной технологии производства на Смоленском заводе радиодеталей.

Гарантийный срок хранения и эксплуатации по техническим условиям составляет до 15 лет с даты изготовления. Данный показатель характерен для изделий, выпускаемых в исполнении для военной и специальной техники, где предъявляются повышенные требования к сохраняемости и безотказности комплектующих. Длительный гарантийный срок подтверждает высокое качество изготовления и стабильность параметров тумблера на протяжении всего жизненного цикла изделия.

Применение

Тумблер ПТ55‑4В 8.337.095 (5) используется в качестве переключателя цепей питания, выбора режимов работы, коммутации сигнальных линий и управления исполнительными устройствами в составе:

• блоков питания и преобразователей напряжения;
• измерительных приборов и лабораторного оборудования;
• коммутационных панелей и распределительных щитов;
• промышленной электроники и систем автоматизации;
• аппаратуры связи и телекоммуникационного оборудования.

Изделие поставляется в заводской упаковке, обеспечивающей сохранность при транспортировке и хранении. Срок поставки составляет 2–4 недели, что связано с производственным циклом изготовления на заводе-изготовителе.
