Назначение и область применения

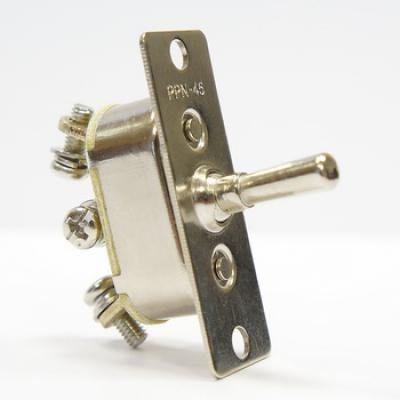

ПТ55‑27В 8.337.095‑04 (5) — миниатюрный тумблер производства ОАО «Смоленский завод радиодеталей», входящий в серию ПТ55. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре общего и специального назначения. Тумблер обеспечивает надёжное механическое переключение контактов в устройствах, где требуется компактный коммутационный элемент с высокой устойчивостью к внешним воздействиям.

Основные сферы применения:

• промышленная радиоэлектроника и аппаратура управления;
• измерительные приборы и лабораторное оборудование;
• панели управления и пульты оператора;
• блоки питания и преобразовательная техника;
• аппаратура специального назначения с повышенными требованиями к климатической стойкости.

Конструктивные особенности и технические характеристики

Тумблер выполнен в миниатюрном металлическом корпусе и оснащён штыревыми выводами, рассчитанными на монтаж в отверстия печатных плат. Такое исполнение упрощает установку в составе серийных изделий и обеспечивает механическую жёсткость крепления после пайки.

Климатическое исполнение — В. Это означает, что изделие рассчитано на эксплуатацию в условиях повышенной влажности и значительных перепадов температур. Диапазон рабочих температур составляет от минус 60 до плюс 85 градусов Цельсия, что позволяет применять тумблер в аппаратуре, работающей в неотапливаемых помещениях, на открытом воздухе под укрытием и в транспортных средствах.

Электрические параметры

• максимальное коммутируемое напряжение — до 250 В постоянного или переменного тока;
• сопротивление электрического контакта — не более 0,05 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции — 750 В эффективного значения.

Низкое переходное сопротивление контактов снижает потери мощности и нагрев в силовых цепях, а высокое сопротивление изоляции исключает паразитные утечки между соседними проводниками. Электрическая прочность изоляции 750 В эффективного значения подтверждает способность изделия выдерживать кратковременные перенапряжения без пробоя.

Надёжность и ресурс

Минимальная наработка тумблера составляет порядка 44 000 часов, что соответствует длительной эксплуатации в составе промышленного оборудования. Гарантийный срок сохраняемости изделий — до 15 лет, что подтверждает стабильность характеристик при хранении в условиях, предусмотренных технической документацией.

Индекс 8.337.095‑04 в обозначении относится к цвету или варианту исполнения рукоятки. Для изделий ПТ55‑23В … ПТ55‑30В данный индекс соответствует синему цвету рукоятки в ряду стандартной продукции. Обозначение «(5)» в конце наименования указывает на вариант комплектации или модификацию по документации завода, в том числе особенности выводов, цвета, положения фиксации или другие отличия, согласованные при заказе.

Тумблер поставляется в заводской упаковке. Страна производства — Россия. Изделие соответствует требованиям, предъявляемым к коммутационным элементам для радиоэлектронной аппаратуры, и может использоваться как при производстве новой техники, так и при ремонте и техническом обслуживании существующего оборудования.
