Назначение и область применения

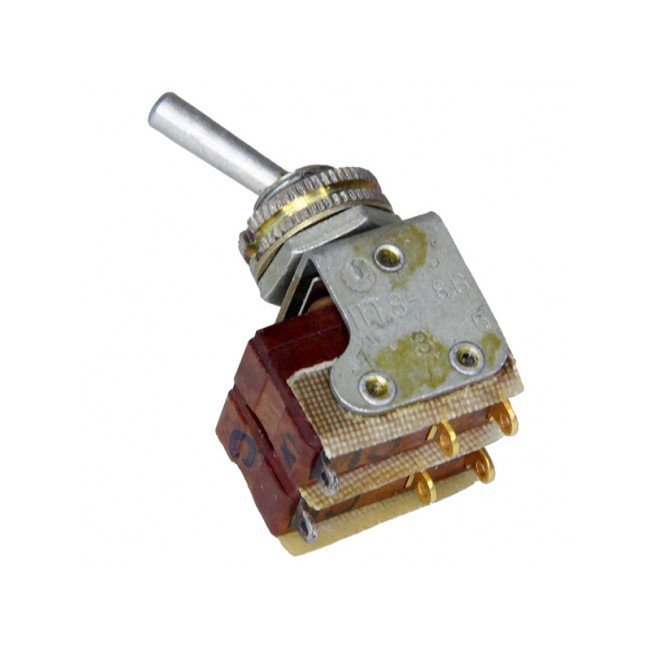

Тумблер ПТ55-26В 8.337.061 (5) производства ОАО «Смоленский завод радиодеталей» представляет собой миниатюрный двухполюсный переключатель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие находит применение в радиоэлектронной аппаратуре различного назначения, где требуется надёжное ручное переключение режимов работы при ограниченном пространстве для монтажа.

Благодаря компактным размерам и устойчивости к широкому диапазону внешних воздействий, тумблер востребован в измерительных приборах, блоках питания, системах управления, устройствах связи и промышленной электронике. Конструкция с двумя положениями обеспечивает чёткую фиксацию состояния и исключает самопроизвольное переключение при вибрациях.

Технические характеристики

Изделие отличается сбалансированным сочетанием электрических и механических параметров, подтверждённых заводскими испытаниями:

• Масса — не более 5 г
• Сопротивление контакта — не выше 0,05 Ом
• Электрическая прочность изоляции — 750 В эффективного значения
• Сопротивление изоляции — не менее 1000 МОм
• Усилие переключения — от 0,294 до 4,9 Н
• Минимальная наработка — 44 000 часов
• Гарантийный срок — 15 лет
• Климатическое исполнение — В

Рабочий диапазон температур составляет от минус 60 до плюс 85 градусов Цельсия. При этом тумблер сохраняет работоспособность при повышенной влажности до 98 процентов при температуре 35 градусов Цельсия, что подтверждает его пригодность для эксплуатации в сложных климатических условиях.

Конструктивные особенности

Модель ПТ55-26В относится к серии переключателей с двумя положениями и оснащена ручкой чёрного цвета, что соответствует обозначению 8.337.061. Выводы изделия рассчитаны на монтаж методом пайки, а габариты монтажной части составляют около 12,5 на 16 мм, что позволяет устанавливать тумблер на печатные платы с высокой плотностью компоновки.

Серия ПТ55 включает однополюсные и двухполюсные варианты, обозначаемые индексами от ПТ55-21В до ПТ55-30В. Различия между модификациями заключаются в цвете ручки, количестве коммутируемых полюсов и типономинале. Двухполюсное исполнение модели ПТ55-26В позволяет одновременно коммутировать две независимые электрические цепи, что расширяет функциональные возможности по сравнению с однополюсными аналогами.

Производство и комплектация

Тумблер поставляется в заводской упаковке, обеспечивающей сохранность изделия при транспортировке и хранении. Производителем является ОАО «Смоленский завод радиодеталей» — предприятие с многолетним опытом выпуска коммутационных изделий для радиоэлектронной промышленности. Страна производства — Россия.

Год выпуска данной позиции каталога — 2022. Изделие соответствует требованиям, предъявляемым к компонентам военного и специального назначения, о чём свидетельствуют расширенный температурный диапазон и длительный гарантийный срок службы, составляющий 15 лет с момента ввода в эксплуатацию.
