ПТ55-22В 8.337.061-04 (5) 2022г Смоленский завод
Производитель: Смоленский завод
Технические характеристики
ПТ55-22В 8.337.061-04 (5) Смоленский завод

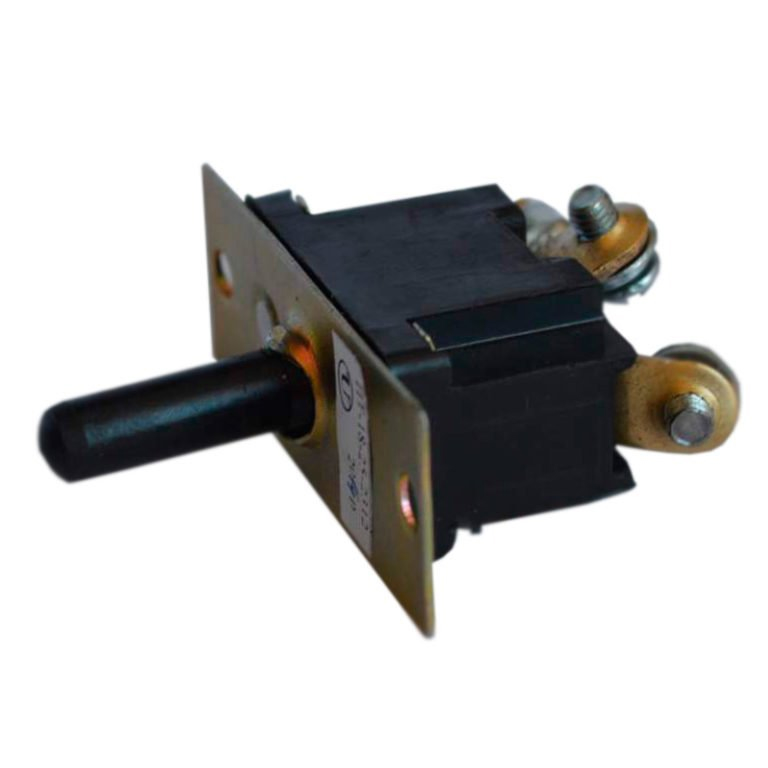

ПТ55-22В 8.337.061-04 (5) — это миниатюрный двухполюсный тумблерный переключатель, выпускаемый Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Переключатель имеет два фиксированных крайних положения (on-on), коммутирует ток до 0,1 А (или 0,5 А по некоторым данным) при напряжении до 250 В. Сопротивление электрического контакта — не более 0,05 Ом, сопротивление изоляции — не менее 1000 МОм, электрическая прочность изоляции — 750 Вэфф.
Модель выполнена в исполнении В (умеренный и холодный климат, всеклиматическое), с диапазоном рабочих температур от -60°C до +85°C и повышенной влажностью до 98% при +35°C. Усилие переключения составляет от 0,294 до 4,9 Н, масса — не более 5 г, ресурс — до 12000 циклов, срок сохраняемости — 15 лет.
Тумблер подходит для печатного и объемного монтажа в аппаратуре, соответствует ТУ АГ0.360.042ТУ и категории качества «ВП, ПЗ» (индекс 5 в артикуле указывает на это). Фиксация ручки обеспечивает надежность в двух крайних положениях.
Описание
Назначение
ПТ55-22В 8.337.061-04 (5) — миниатюрный двухполюсный тумблерный переключатель, выпускаемый Смоленским заводом радиодеталей. Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Двухполюсное исполнение позволяет коммутировать две цепи в составе одного изделия.
Модель имеет два фиксированных крайних положения (on-on). Ручка фиксируется в этих положениях. Переключатель относится к категории тумблеров ПТ55, артикул 21711.
Подтверждённые особенности
Изделие выполнено в исполнении В, рассчитанном на умеренный и холодный климат; предусмотрено всеклиматическое исполнение. Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Допускается повышенная влажность до 98 процентов при температуре плюс 35 градусов Цельсия.
- Количество полюсов — два.
- Положения — два фиксированных крайних (on-on).
- Коммутируемое напряжение — до 250 В.
- Коммутируемый ток — до 0,1 А.
- Сопротивление электрического контакта — не более 0,05 Ом.
- Сопротивление изоляции — не менее 1000 МОм.
- Электрическая прочность изоляции — 750 В эффективного значения.
- Усилие переключения — от 0,294 до 4,9 Н.
- Масса — не более 5 г.
- Ресурс — до 12000 циклов.
- Срок сохраняемости — 15 лет.
Применение и монтаж
Тумблер подходит для печатного и объемного монтажа в аппаратуре. Он применяется в радиоэлектронных устройствах, где требуется коммутация цепей постоянного и переменного тока, компактное двухполюсное переключение и два крайних фиксированных положения. Исполнение В позволяет использовать изделие в условиях умеренного и холодного климата, а также при повышенной влажности в пределах указанных значений.
Переключатель соответствует ТУ АГ0.360.042ТУ. Категория качества — «ВП, ПЗ»; индекс 5 в обозначении указывает на эту категорию. В характеристиках товара указан год 2022. Упаковка — заводская.
Сведения о товаре
- Название: ПТ55-22В 8.337.061-04 (5) Смоленский завод.
- Артикул: 21711.
- Категория: Тумблеры ПТ55.
- Производитель: Смоленский завод.
- Год: 2022.
- Упаковка: заводская.
