Назначение и область применения

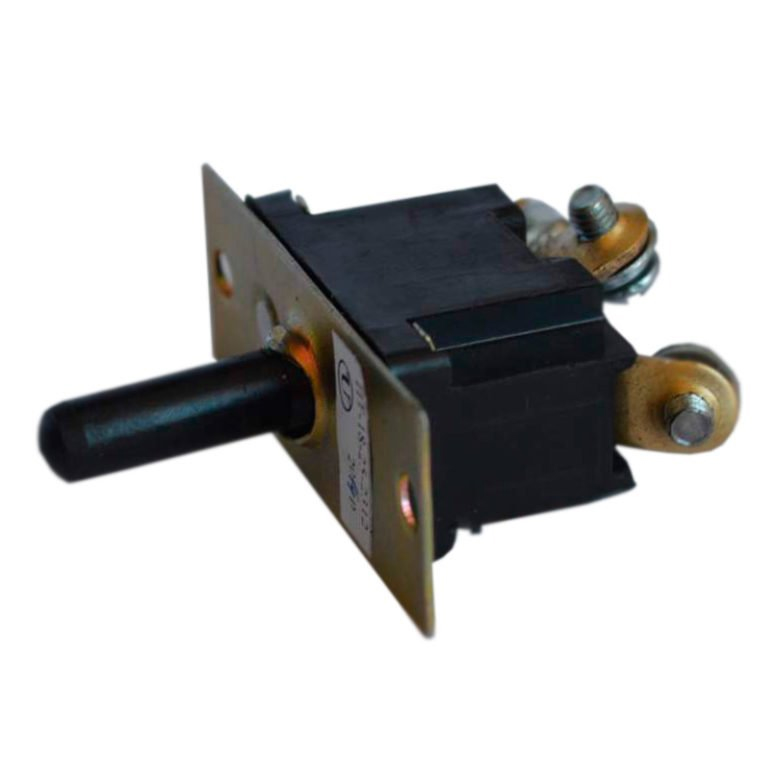

ПТ55-22В 8.337.061-03 (5) — двухполюсный миниатюрный тумблер производства Смоленского завода, представленный в категории «Тумблеры ПТ55». Артикул изделия — 21710. Тумблер предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального назначения. Модель применяется в тех случаях, когда требуется компактный двухполюсный переключатель с фиксацией положения и без индикации.

Изделие относится к миниатюрным тумблерам и может использоваться в составе радиоэлектронной аппаратуры, где важны небольшие габариты, механическая фиксация выбранного положения и устойчивость к воздействию климатических факторов. В описании указано, что тумблер выпускается Смоленским заводом радиодеталей (ОАО «Смоленский завод радиодеталей»).

Подтверждённые технические характеристики

Для модели ПТ55-22В 8.337.061-03 (5) подтверждены следующие параметры:

• масса — не более 5 г;
• сопротивление контакта — не более 0,05 Ом;
• электрическая прочность изоляции — 750 Вэфф;
• сопротивление изоляции — не менее 1 МОм;
• усилие переключения — от 0,294 до 4,9 Н;
• номинальный ток — 0,5 А при 250 В;
• максимальная коммутируемая мощность — 9,9 Вт.

Перечисленные значения относятся к электрическим и механическим характеристикам тумблера. Они позволяют оценить изделие как миниатюрный коммутационный компонент с нормированным сопротивлением контакта и изоляционными параметрами.

Конструкция и обозначение

Модель выполнена двухполюсной, с фиксацией положения и без индикации. В описании указано исполнение on-on. Габариты изделия составляют 12,5 на 16 на 21,5 мм. Корпус и ручка изготовлены из пластика. Рукоятка может быть оранжевой или жёлтой в зависимости от модификации. Обозначение 8.337.061-03 указывает на жёлтый цвет рукоятки. Крепление выполняется через отверстия диаметром 1,3 мм.

Условия эксплуатации и ресурс

Рабочий диапазон температур для тумблера составляет от -60 °C до +85 °C. Изделие рассчитано на работу при повышенной влажности 98% при 35 °C. Климатическое исполнение — В, всеклиматическое. Минимальная наработка заявлена на уровне 44 000 часов, гарантийный срок — 15 лет.

Такие условия эксплуатации и ресурсные показатели указаны в описании товара и относятся именно к модели ПТ55-22В 8.337.061-03 (5). Их следует учитывать при подборе тумблера для аппаратуры, работающей в широком температурном диапазоне и при повышенной влажности.

Комплектация и сведения карточки товара

Поставка предусмотрена в заводской упаковке. В характеристиках VirtueMart указан год 2022. Название товара и артикул 21710 соответствуют карточке изделия. Тумблер относится к категории «Тумблеры ПТ55» и производится Смоленским заводом.

При применении изделия необходимо учитывать подтверждённые электрические параметры, температурный диапазон, влажность, способ крепления через отверстия диаметром 1,3 мм, а также двухполюсное исполнение с фиксацией положения. Эти сведения достаточны для идентификации модели и её подбора под задачи коммутации цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального назначения.
