Назначение и область применения

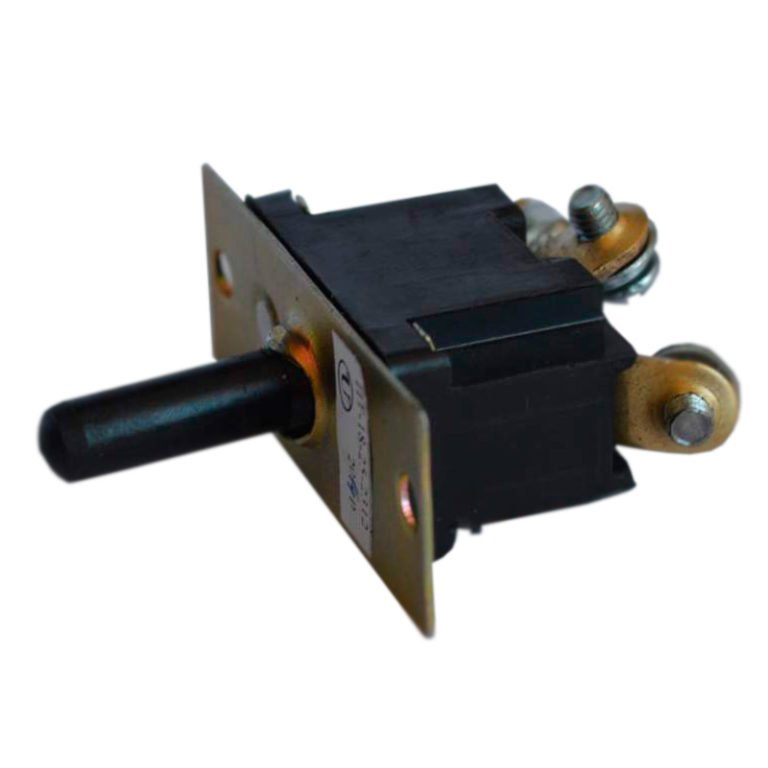

ПТ55-22В 8.337.061-02 (5) — миниатюрный микротумблер производства ОАО «Смоленский завод радиодеталей» (Смоленский завод). Изделие относится к серии ПТ55 и предназначено для коммутации электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Артикул товара — 21709, категория — Тумблеры ПТ55.

ПТ55-22В применяется как двухпозиционный переключатель «on–on» для коммутации цепей постоянного и переменного тока малой и средней мощности в стационарной и бортовой радиоэлектронной аппаратуре, включая оборудование военного и промышленного назначения. Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур изделие подходит для эксплуатации в сложных климатических условиях.

Технические характеристики

Электрические параметры

• Номинальный ток — до 0,5 А.
• Номинальное напряжение — до 250 В переменного тока.
• Электрическая прочность изоляции — не менее 750 В переменного тока.
• Сопротивление изоляции — не менее 1000 МОм.
• Сопротивление контактов — не более 0,05 Ом (50 мОм).
• Усилие переключения — от 0,294 до 4,9 Н, что соответствует примерно от 0,03 до 0,5 кгс.

Климатические и механические параметры

• Климатическое исполнение — В, всеклиматическое.
• Допустимый диапазон температур — от минус 60 °C до плюс 85 °C.
• Масса — не более 5 г.
• Габариты корпуса — порядка 12,5 на 16 на 14 мм.
• Крепление — через монтажное отверстие диаметром около 1,3 мм, что позволяет фиксировать изделие в панели прибора.

Конструкция и исполнение

Тумблер ПТ55-22В выполнен двухполюсным, с фиксацией положения и без индикации. Тип переключения — двухпозиционный «on–on», оба положения замкнуты. Корпус и ручка изготовлены из пластмассы. Изделие относится к категории качества «ВП» (взносная проверка), что в описании связывается с применением в аппаратуре повышенных требований по надежности.

По данным каталога изделие поставляется в заводской упаковке. В карточке товара указан год 2022. Производитель — Смоленский завод.

Надежность и ресурс

Минимальная наработка, указанная в описании, составляет порядка 44 000 часов. Гарантийный срок хранения и наработки — до 15 лет, что характерно для военной и промышленной элементной базы. Ресурс переключения обычно составляет около 12 000 циклов, чего достаточно для аппаратуры с редким переключением.

Совокупность параметров — всеклиматическое исполнение, диапазон температур от минус 60 °C до плюс 85 °C, категория качества «ВП» и продолжительный срок хранения — делает ПТ55-22В 8.337.061-02 (5) подходящим выбором для ответственных цепей коммутации в составе радиоэлектронной аппаратуры, где важны стабильность работы и устойчивость к внешним условиям.
