Назначение и область применения

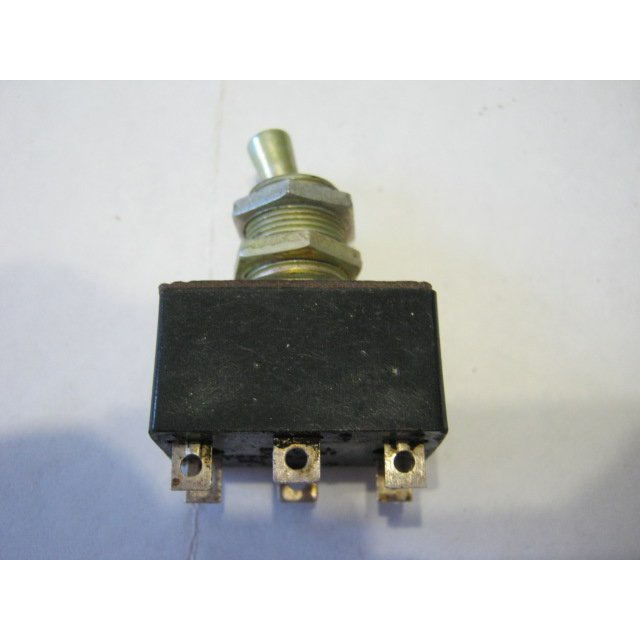

ПТ55-21В 8.337.061-04 (5) с артикулом 21706 — миниатюрный тумблерный переключатель серии ПТ55, выпускаемый Смоленским заводом. Изделие относится к категории «Тумблеры ПТ55» и предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре, в том числе в бортовой и специальной технике.

Исполнение с индексом «В» рассчитано на умеренный и холодный климат и допускает работу в широком диапазоне температур и при повышенной влажности. Такой профиль применения делает переключатель подходящим для аппаратуры, которая эксплуатируется в непостоянных климатических условиях.

Подтверждённые электрические особенности

Для ПТ55-21В 8.337.061-04 (5) указаны следующие параметры коммутации и изоляции:

• Коммутируемый ток: от единиц микроампер до примерно 0,05–0,1 А при напряжении до 250 В постоянного и переменного тока.
• Максимальная мощность на контактах: не превышает 9–10 В·А, что типично для маломощных сигнальных цепей.
• Сопротивление электрического контакта: не более 0,05 Ом, что обеспечивает низкие потери и стабильность сигнальной цепи.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая пробивная прочность изоляции: около 750 В эффективного значения переменного тока.
• Усилие переключения: от 0,294 до 4,9 Н, что соответствует примерно 30–500 гс.

Диапазон рабочих температур составляет от минус 60 °С до +85 °С. Это позволяет применять переключатель при перепадах температуры и в холодных климатах.

Конструкция и эксплуатационные параметры

Типономинал 21 фиксирует форму изделия, способ крепления и тип выводов; в типовом исполнении предусмотрен печатный или объёмный монтаж. Масса одного переключателя не превышает нескольких граммов, что важно при проектировании малогабаритных и массовых узлов.

Гарантированный срок сохраняемости изделий — до 15 лет при соблюдении условий хранения. Минимальная наработка по переключениям составляет несколько десятков тысяч циклов, поэтому ПТ55-21В пригоден для эксплуатации в аппаратуре с длительным сроком службы.

Сведения карточки товара

Предусмотрена заводская упаковка. В карточке указаны артикул 21706, категория «Тумблеры ПТ55», производитель «Смоленский завод» и год 2022. Название товара — ПТ55-21В 8.337.061-04 (5) Смоленский завод.
