Назначение и область применения

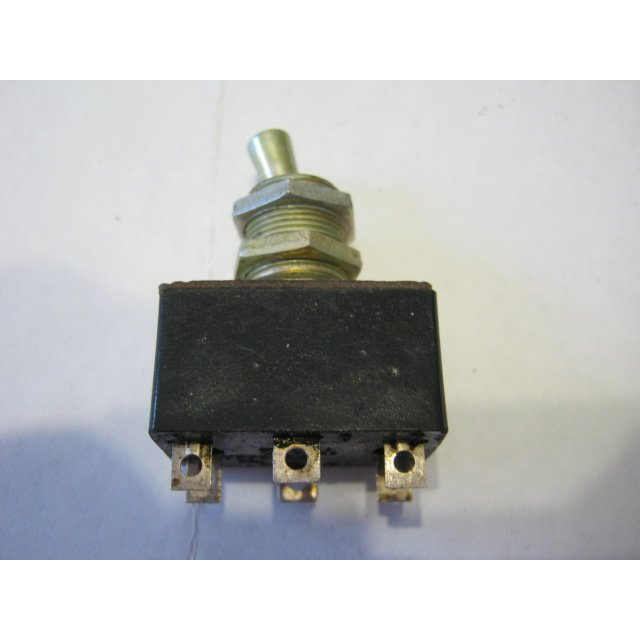

ПТ55-21В 8.337.061-03 (5) — миниатюрный тумблер производства Смоленского завода радиодеталей (ОАО «Смоленский завод радиодеталей»). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Тумблер относится к серии ПТ55 и может применяться в аппаратуре с печатным или объёмным монтажом.

Артикул товара — 21705, категория — тумблеры ПТ55. Модель рассчитана на коммутируемый ток от 1×10−6 до 0,1 А при напряжении до 250 В. Изделие относится к миниатюрным коммутационным компонентам, для которых важны малые масса и габариты, стабильность контактного сопротивления и работа в расширенном температурном диапазоне.

Технические характеристики

В описании товара приведены следующие подтверждённые параметры:

• Масса: не более 5 г.
• Сопротивление контакта: не более 0,05 Ом.
• Электрическая прочность изоляции: 750 В эффективного значения.
• Сопротивление изоляции: не менее 1000 МОм.
• Усилие переключения: от 0,294 до 4,9 Н.
• Диапазон рабочих температур: от −60 °C до +85 °C.
• Повышенная влажность: до 98 % при 35 °C.
• Минимальная наработка: 44 000 часов.
• Гарантийный срок: 15 лет.
• Климатическое исполнение: В, для умеренного климата.
• Коммутируемый ток: от 1×10−6 до 0,1 А при напряжении до 250 В.

Перечисленные параметры характеризуют тумблер как компонент для коммутации слаботочных и цепей общего применения в радиоэлектронной аппаратуре. Значения сопротивления контакта и изоляции приведены для оценки электрических свойств изделия.

Конструкция и маркировка

Модель ПТ55-21В относится к серии ПТ55. Исполнения с короткими выводами для пайки в серии обозначены типами 21–30. Корпус тумблера подходит для печатного или объёмного монтажа в аппаратуре. По имеющемуся описанию индекс 8.337.061-03 указывает на красную ручку управления.

Обозначение (5) приведено в наименовании товара; отдельного пояснения этому обозначению в предоставленных данных нет. Поэтому его не следует трактовать как самостоятельную техническую характеристику без обращения к документации производителя.

Применение и условия эксплуатации

Тумблер применяется для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Его использование целесообразно в устройствах, где требуется миниатюрное исполнение, пайка коротких выводов и работа при температурах от −60 °C до +85 °C.

1. Коммутация цепей постоянного тока в радиоэлектронной аппаратуре.
2. Коммутация цепей переменного тока при напряжении до 250 В.
3. Монтаж в аппаратуре с печатным или объёмным исполнением.
4. Эксплуатация при повышенной влажности до 98 % при 35 °C.

Сведения каталога

В карточке товара указан год 2022. Поставка предусмотрена в заводской упаковке. Производитель — Смоленский завод. Для подбора аналогов и проверки совместимости следует учитывать тип выводов, коммутируемый ток, напряжение и климатическое исполнение В.
