Назначение и конструкция

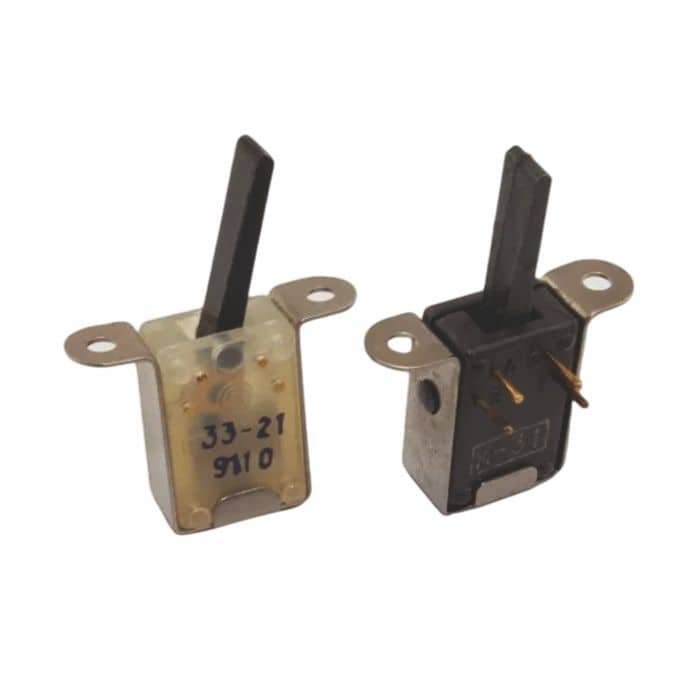

ПТ55-21В 8.337.061-02 (5) — миниатюрный однополюсный тумблер серии ПТ55, выпускаемый ОАО «Смоленский завод радиодеталей». Он предназначен для коммутации цепей постоянного и переменного тока в радио- и электронной аппаратуре. Изделие относится к тумблерам, рассчитанным на монтаж на печатной плате.

Конструкция серии ПТ55-21…ПТ55-30 выполнена с удлинёнными выводами под пайку. Предусмотрены торцевое и боковое крепление на плате, что позволяет использовать тумблер в плотных узлах аппаратуры общего и специального назначения.

В карточке товара изделие отнесено к категории «Тумблеры ПТ55». Артикул — 21704. Производитель — Смоленский завод.

Климатическое исполнение и условия эксплуатации

Исполнение «В» означает, что тумблер рассчитан на работу в условиях умеренного и холодного климата. Специальные герметизирующие оболочки для этого исполнения не предусмотрены.

• Диапазон рабочих температур: от минус 60 °C до +85 °C.
• Относительная влажность при 35 °C: до 98 %.
• Срок сохраняемости: около 15 лет.

Такие параметры определяют применение тумблера в аппаратуре, эксплуатируемой в умеренном и холодном климате, включая условия повышенной влажности.

Электрические параметры

Тумблер относится к слаботочным коммутационным изделиям. Заявленные электрические параметры приведены для типовых условий применения в цепях радио- и электронной аппаратуры.

• Коммутируемый ток: до 0,1 А.
• Коммутируемое напряжение: до 250 В.
• Сопротивление контакта: не более 0,05 Ом.
• Сопротивление изоляции: не менее 1000 МОм.
• Электрическая прочность изоляции: порядка 750 В эффективного значения.
• Минимальная наработка: десятки тысяч переключений.

Указанные значения подтверждают назначение изделия для коммутации слаботочных цепей постоянного и переменного тока.

Применение

ПТ55-21В применяется в радио- и электронной аппаратуре общего и специального назначения. Тумблер удобен для установки на печатную плату с торцевым или боковым креплением, а удлинённые выводы под пайку облегчают монтаж в плотной компоновке.

Изделие следует применять в пределах указанных электрических режимов: при токе до 0,1 А и напряжении до 250 В. Для коммутации более мощных нагрузок данный тумблер не предназначен.

Маркировка и данные карточки

• ПТ55 — серия миниатюрных тумблеров.
• 21 — типономинал с удлинёнными выводами и возможностью торцевого или бокового монтажа.
• В — климатическое исполнение для умеренного и холодного климата.
• 8.337.061-02 (5) — внутренний номер конструкции и модификации, закреплённый в технических условиях завода.
• Артикул: 21704.
• Год: 2022.
• Упаковка: заводская.

Изготовитель — ОАО «Смоленский завод радиодеталей». В карточке товара указаны категория «Тумблеры ПТ55» и заводская упаковка.
