Назначение и область применения

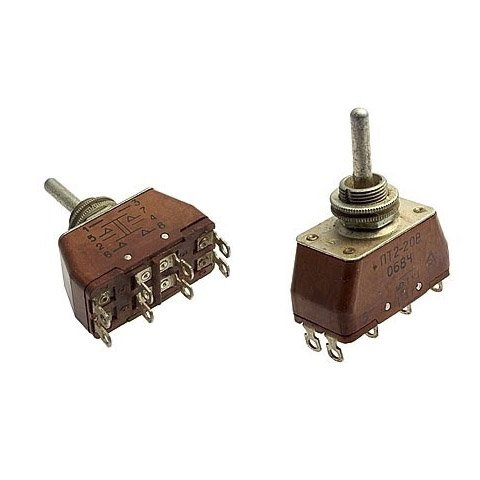

ПТ55-20В 8.337.095 (5) — миниатюрный двухполюсный тумблер производства ОАО «Смоленский завод радиодеталей». Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального назначения, включая электро- и контрольно-измерительные приборы.

Модель относится к серии ПТ55-11 ÷ ПТ55-20 с короткими выводами для пайки. Двухполюсная конфигурация позволяет коммутировать две цепи в одном корпусе. Тумблер применяется при ручном переключении в аппаратуре с ограниченными размерами монтажа, где заявлены повышенные требования к надежности и сохранению работоспособности в широком диапазоне условий эксплуатации.

Технические характеристики

Основные параметры изделия подтверждаются данными производителя и приведены ниже.

• Масса изделия — не более 5 г.
• Сопротивление контакта — не более 0,05 Ом.
• Электрическая прочность изоляции — 750 В эффективного значения.
• Сопротивление изоляции — не менее 1 МОм.
• Усилие переключения — от 0,294 до 4,9 Н.
• Коммутационная способность: ток от 0,001 мА до 0,5 А, напряжение от 0,1 мВ до 250 В, мощность не более 9,9 вольт-ампера.

Указанные параметры определяют применение тумблера в слаботочных и среднеамперных цепях радиоэлектронной аппаратуры. Двухполюсное исполнение обеспечивает одновременную коммутацию двух электрических цепей.

Условия эксплуатации и надежность

Тумблер сохраняет работоспособность при повышенной температуре среды до +85 °С и пониженной до -60 °С. Допускается относительная влажность до 98% при +35 °С. Климатическое исполнение — В.

• Минимальная наработка — 44 000 часов.
• Гарантийный срок — 15 лет.
• Изготовление — по ТУ АГ0.360.042ТУ.
• Категория качества — «ВП».

Конструкция, маркировка и комплектация

Ручка тумблера соответствует обозначению 8.337.095. В серии предусмотрены варианты цветов ручки, включая черный, белый, красный и другие. Модель выполнена с короткими выводами для пайки, что учитывается при монтаже в печатные платы и объемные конструкции.

Изделие поставляется в заводской упаковке. Артикул — 21697. В карточке товара указан год 2022. Категория — тумблеры ПТ55, производитель — Смоленский завод.
