Назначение и общая характеристика

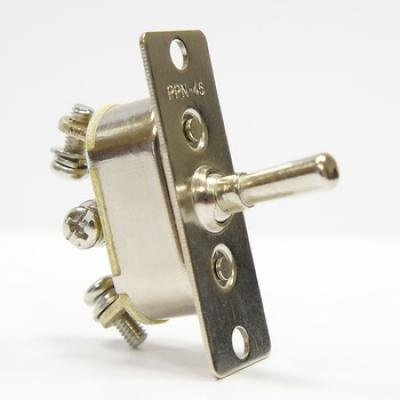

ПТ55-20В 8.337.095-04 (5) — миниатюрный тумблер, выпускаемый Смоленским заводом радиодеталей, входящим в структуру ОАО «Смоленский завод радиодеталей». Изделие относится к категории тумблеров ПТ55 и предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального назначения.

Тумблер применяется в электро-, радио- и контрольно-измерительных приборах. Он рассчитан на переключение цепей с токами от 0,001 мА до 0,5 А и напряжением до 250 В при мощности не более 9,9 вольт-ампера. Модель ПТ55-20В выполнена в двухполюсном варианте; индекс 04 соответствует фиксирующей ручке синего цвета.

Конструктивные и электрические особенности

ПТ55-20В 8.337.095-04 (5) имеет миниатюрное исполнение и относится к двухполюсным тумблерам. Для коммутации предусмотрена фиксирующая ручка синего цвета. Изделие ориентировано на применение в аппаратуре, где требуется переключение слаботочных и малоомных цепей в пределах указанных электрических режимов.

• Усилие переключения составляет от 0,294 до 4,9 Н.
• Сопротивление контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 750 В эффективного значения.
• Масса изделия не превышает 5 г.

Перечисленные параметры определяют область применения тумблера: он подходит для коммутации цепей в приборах, где важны компактные размеры, небольшое усилие переключения и стабильные контактные характеристики в рамках заявленных нагрузок.

Условия эксплуатации и показатели надежности

Тумблер ПТ55-20В 8.337.095-04 (5) рассчитан на работу в расширенном диапазоне температур: от минус 60 до плюс 85 градусов Цельсия. Допускается эксплуатация при влажности до 98 процентов. Климатическое исполнение — В.

Заявленная наработка составляет не менее 44 000 часов, срок сохраняемости — 15 лет. Эти показатели подтверждают возможность применения изделия в аппаратуре, для которой важны длительный ресурс и сохранение работоспособности при воздействии неблагоприятных климатических факторов.

Применение и особенности подбора

Тумблер применяется в радиоэлектронной аппаратуре специального назначения, а также в электро-, радио- и контрольно-измерительных приборах. При подборе следует учитывать двухполюсное исполнение, фиксирующую ручку синего цвета с индексом 04, допустимые ток и напряжение, а также ограничение по коммутируемой мощности — не более 9,9 вольт-ампера.

Для правильной эксплуатации важно соблюдать заявленные электрические режимы: ток от 0,001 мА до 0,5 А и напряжение до 250 В. Изделие имеет массу не более 5 г, что позволяет использовать его в компактных устройствах. Конкретные сведения о комплектации ограничены указанием заводской упаковки; данные о дополнительных принадлежностях в предоставленной информации отсутствуют.
