Назначение и область применения

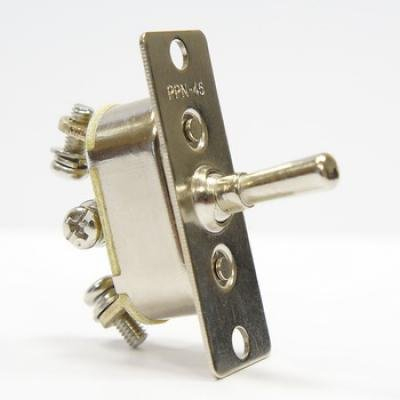

ПТ55-20В 8.337.095-02 (5) — миниатюрный тумблер производства ОАО «Смоленский завод радиодеталей». Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре специального назначения.

Изделие относится к серии ПТ55-11÷ПТ55-20 с короткими выводами для пайки. Такое исполнение применяется в электро- и радиоаппаратуре, а также в контрольно-измерительных приборах. Тумблер служит для переключения цепей в составе указанных устройств.

Подтверждённые технические характеристики

Электрические параметры

• Сопротивление контакта — не более 0,05 Ом.
• Электрическая прочность изоляции — 750 Вэфф.
• Сопротивление изоляции — не менее 1 МОм.
• Усилие переключения — от 0,294 до 4,9 Н.

Массогабаритные и климатические данные

• Масса — не более 5 г.
• Диапазон рабочих температур — от -60°C до +85°C.
• Повышенная влажность — до 98% при 35°C.
• Климатическое исполнение — В.

Ресурс, гарантия и условия эксплуатации

Минимальная наработка тумблера составляет 44 000 часов. Гарантийный срок — 15 лет с даты изготовления. Климатическое исполнение В и указанный температурный диапазон определяют условия, в которых изделие сохраняет работоспособность: от -60°C до +85°C, в том числе при повышенной влажности до 98% при 35°C.

Конструкция рассчитана на пайку коротких выводов. При монтаже следует учитывать усилие переключения от 0,294 до 4,9 Н и массу не более 5 г. Для коммутации доступны цепи постоянного и переменного тока; электрическая прочность изоляции составляет 750 Вэфф, сопротивление изоляции — не менее 1 МОм.

Идентификация и комплектация

Артикул товара — 21699. Изделие выпускается Смоленским заводом радиодеталей и поставляется в заводской упаковке. В характеристиках товара указан год 2022. Полное обозначение — ПТ55-20В 8.337.095-02 (5).
