Назначение

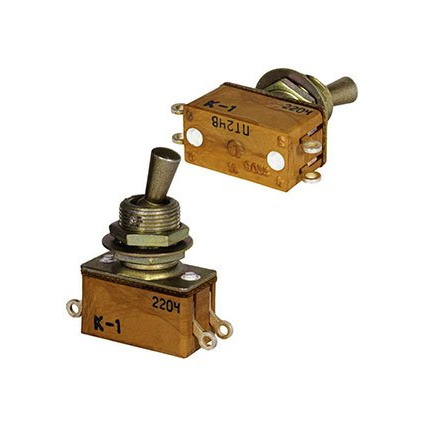

ПТ55-16В 8.337.061-02 (5) — миниатюрный тумблер производства ОАО «Смоленский завод радиодеталей». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радио- и электронной аппаратуре, в том числе специального назначения.

Тумблер относится к серии миниатюрных тумблеров ПТ55 и используется как управляющий коммутатор в низковольтных цепях, обычно при напряжениях в пределах сотен вольт, в аппаратуре, где требуется высокая надёжность и гарантированный ресурс. Малые габариты и малая масса позволяют устанавливать его на печатных платах и в плотных монтажных блоках.

Расшифровка обозначения

• ПТ55 — серия тумблеров.
• 16 — типономинал, то есть вариант конструктивно-функционального исполнения: обычно двухполюсный тумблер с определённой схемой включения и фиксацией.
• В — климатическое исполнение «В»: широкий рабочий диапазон температур и высокая влажность, для изделий категории качества «ВП».
• 8.337.061-02 — код варианта конструкции и цвета ручки; для исполнения 8.337.061 обычно предусмотрена чёрная ручка.
• (5) — пятый конструктивно-монтажный вариант, то есть особенности формы и способа крепления.

Технические характеристики

Электрические параметры

• Сопротивление контакта — не более 0,05 Ом, что обеспечивает низкие потери и стабильное соединение.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — 750 В переменного тока эффективного значения между токоведущими частями и корпусом или землёй.
• Номинальные токи и напряжения зависят от конкретного исполнения типа ПТ55-16В и приводятся в таблицах по ТУ АГ0.360.042-ТУ.

Условия эксплуатации и ресурс

• Диапазон рабочих температур для исполнения с категорией качества «ВП» — от минус 60 °C до плюс 85 °C.
• Повышенная относительная влажность при температуре плюс 35 °C — до 98 %.
• Гарантийный срок хранения и наработки, как правило, составляет 15 лет — это срок сохраняемости изделий.
• Минимальная наработка для серии ПТ55 — порядка 44 000 часов.

Масса и усилие переключения

Масса тумблера ПТ55 — не более 5 г, что важно при миниатюризации аппаратуры. Усилие переключения находится в диапазоне примерно 0,294–4,9 Н (от 0,03 до 0,5 кгс): управление остаётся удобным, без чрезмерной нагрузки на ручку.

Применение

Тумблер применяется в качестве органа управления и коммутационного элемента в блоках питания, пультах, измерительных и связных устройствах, а также в другой аппаратуре, где необходимы малые габариты, стойкость к широкому диапазону температур и повышенной влажности и стабильные параметры контактного соединения.

Упаковка и сведения об изделии

Поставка осуществляется в заводской упаковке. В характеристиках товара указан год — 2022. Артикул изделия — 21679, категория — тумблеры ПТ55, производитель — Смоленский завод.
