Назначение

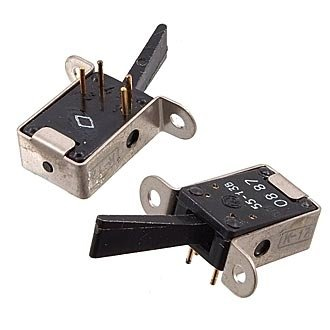

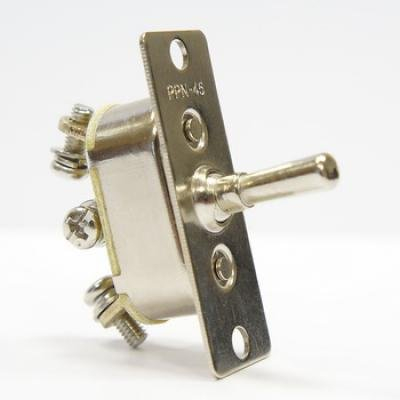

ПТ55-13В 8.337.095-04 (5) — миниатюрный однополюсный тумблер, выпускаемый Смоленским заводом радиодеталей. Артикул товара — 21666. Изделие относится к серии ПТ55 и предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Тумблер выполнен двухпозиционным и рассчитан на номинальное напряжение до 250 В и силу тока до 5 А. Такое исполнение позволяет применять его для ручной коммутации цепей при указанных электрических нагрузках.

Технические характеристики

Для данной модели указаны следующие основные параметры:

• масса — не более 5 г;
• сопротивление контакта — не более 0,05 Ом;
• электрическая прочность изоляции — 750 В эффективного значения;
• сопротивление изоляции — не менее 1 000 МОм;
• усилие переключения — от 0,294 до 4,9 Н;
• номинальное напряжение — до 250 В, ток — до 5 А;
• рабочая температура — от -60 °С до +85 °С;
• повышенная влажность — до 98 % при 35 °С;
• минимальная наработка — 44 000 часов;
• гарантийный срок — 15 лет;
• климатическое исполнение — В.

Перечисленные параметры определяют допустимые электрические нагрузки и условия работы тумблера в составе радиоэлектронной аппаратуры.

Конструкция и маркировка

Ручка тумблера имеет обозначение 8.337.095-04, которое соответствует синему цвету. Индекс (5) указывает на конкретную модификацию изделия. Монтажная часть имеет типичные для серии ПТ55 размеры — около 12,5 на 16 мм.

Тумблер выполнен однополюсным и двухпозиционным. Масса изделия не превышает 5 г, что важно при монтаже в радиоэлектронной аппаратуре. Товар поставляется в заводской упаковке.

Условия эксплуатации и ресурс

Изделие сохраняет работоспособность в диапазоне температур от -60 °С до +85 °С. Допускается эксплуатация при повышенной влажности до 98 % и температуре 35 °С. Климатическое исполнение — В.

Минимальная наработка тумблера составляет 44 000 часов, гарантийный срок — 15 лет. Электрическая прочность изоляции на уровне 750 В эффективного значения и сопротивление изоляции не менее 1 000 МОм характеризуют изоляционные свойства изделия в пределах заявленных условий.

Применение

Тумблер ПТ55-13В 8.337.095-04 (5) применяется для ручной коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Он подходит для цепей с напряжением до 250 В и током до 5 А. Малая масса, компактная монтажная часть и двухпозиционное исполнение делают его удобным для установки в аппаратуре, где предусмотрено ручное переключение.

При выборе изделия следует учитывать заявленные электрические нагрузки, температурный диапазон и условия влажности. Для данной модели указаны параметры по сопротивлению контакта, изоляции, усилию переключения, минимальной наработке и гарантийному сроку.
