ПТ55-13В 8.337.095-03 (5) Смоленский завод

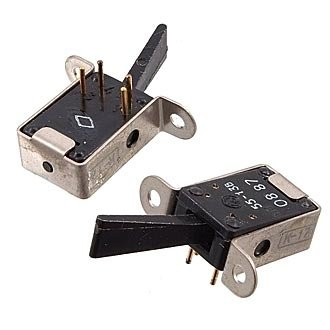

ПТ55‑13В 8.337.095‑03(5) — это унифицированный малогабаритный тумблер, выпускаемый Смоленским заводом радиодеталей (Смоленский завод, ОАО «СЗР») для радио‑ и электронной аппаратуры общего и специального назначения.

Назначение и применение

Тумблер предназначен для коммутации электрических цепей постоянного и переменного тока в низковольтных схемах, в том числе в радиотехнической, измерительной и контрольно‑измерительной аппаратуре, а также в промышленной и специальной электронике. Исполнение «В» означает общеклиматическое исполнение, допускающее эксплуатацию в нормальных и умеренно жестких условиях.

Основные технические характеристики

Для всей серии ПТ55 (включая типономинал 13В) указан стандартный набор параметров:

• диапазон рабочих температур: от минус 60 °C до +85 °C;

• относительная влажность до 98 % при 35 °C;

• сопротивление электрического контакта не более 0,05 Ом;

• сопротивление изоляции не менее 1000 МОм;

• электрическая прочность изоляции 750 В эффективного значения;

• усилие переключения примерно от 0,294 до 4,9 Н (0,03–0,5 кгс);

• минимальная наработка порядка 44 000 ч.

Масса одного тумблера серии ПТ55 не превышает 5 г.

Особенности исполнения ПТ55‑13В

Модель 13В относится к однополюсным (или соответствующему коммутационному типу по серии ПТ55) герметизируемым тумблерам с фиксацией ручки и металлическим корпусом, предназначенным для установки в панель. По конструкции реализованы надежные скользящие контакты, обеспечивающие стабильное переходное сопротивление и низкое падение напряжения в цепи.

Качество и срок службы

Тумблеры ПТ55 выпускаются по техническим условиям ОАО «Смоленский завод радиодеталей» и относятся к категории качества «ВП»; для них заявлен гарантийный срок и срок сохраняемости до 15 лет. Это позволяет использовать ПТ55‑13В в ответственных схемах, где важны долговечность и надежность при редкой перекоммутации.
