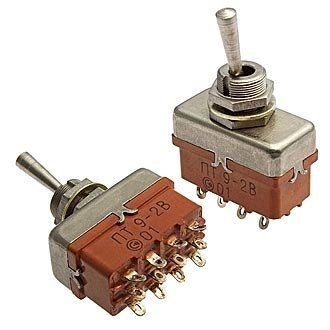

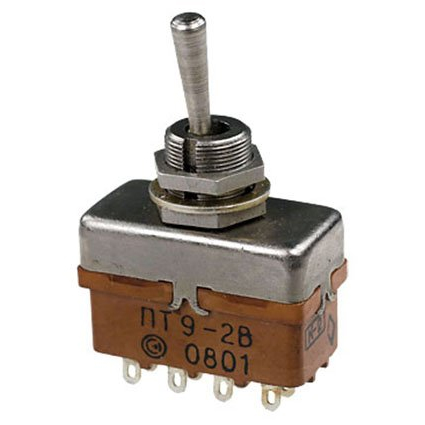

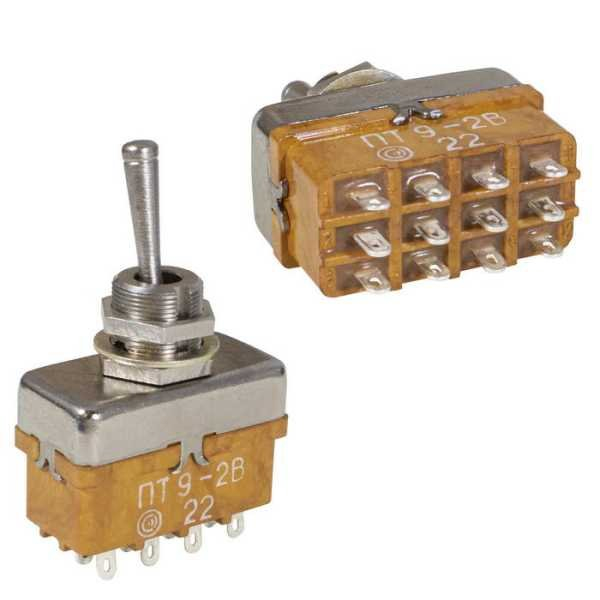

ПТ9-2В (5) 2022г Смоленский завод

Цена:

3050 ₽

В наличии: 200 шт.

Заводская упаковка, Срок поставки 2-4 недели

Производитель: Смоленский завод

Технические характеристики

ПТ9-2В (5) Смоленский завод

ПТ9‑2В (5) — это миниатюрный четырёхполюсный перекидной тумблер (переключатель) ручного управления, выпускаемый Смоленским заводом радиодеталей (Россия). Он предназначен для коммутации электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения.

Тип и функция устройства

Тип: переключатель‑тумблер четырёхполюсный, с двумя фиксированными положениями «включено»‑«выключено» (off‑on).
Схема контактов — 4PDT (четыре полюса, переключающие контакты, одновременно замыкающие и размыкающие цепи).

Электрические параметры

Номинальное напряжение до 250 В постоянного или переменного тока, максимальный коммутируемый ток до 3 А.
Максимальная коммутируемая мощность порядка до 200 Вт, что позволяет использовать его в низковольтных коммутационных цепях.
Сопротивление электрических контактов не более 0,05 Ом, сопротивление изоляции не менее 1000 МОм, электрическая (пробивная) прочность изоляции порядка 750 В переменного тока.

Условия эксплуатации и конструкция

Климатическое исполнение «В» — всеклиматическое; для приемки «5» диапазон рабочих температур от примерно −60 до +85 °C, возможен и до +100 °C при соответствующей спецификации.
Корпус из карболита, токоведущие контакты покрыты серебром, ручка тумблера металлическая; монтаж на панель с установочным диаметром резьбы М10.
Габаритные размеры порядка около 15×28×17 мм, масса около 25–30 г, что делает его компактным и удобным для установки в панелях приборов.

Механические и долговечные характеристики

Усилие переключения находится в диапазоне примерно 2,94–14,7 Н (0,3–1,5 кгс), что обеспечивает ощутимую, но удобную фиксацию положения.
Ресурс по механическим циклам порядка 15 000 операций; при этом обеспечивается длительная сохраняемость (до 10–12 лет в зависимости от категории приемки и условий хранения).

Описание

Назначение и область применения

ПТ9-2В (5) Смоленский завод — миниатюрный четырёхполюсный перекидной тумблер ручного управления, выпускаемый Смоленским заводом радиодеталей (Россия). Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в аппаратуре общего и специального назначения. Переключатель относится к категории тумблеров ПТ и применяется в низковольтных коммутационных схемах, где требуется надёжное ручное переключение с фиксацией положения.

Тумблер рассчитан на работу в составе радиоэлектронной аппаратуры, измерительных приборов, промышленного оборудования и устройств специального назначения. Конструкция предусматривает монтаж на панель, что делает его удобным для установки в корпусах приборов и щитов управления.

Электрические параметры и конструкция

Устройство выполнено по схеме контактов 4PDT — четыре полюса с переключающими контактами, которые одновременно замыкают и размыкают цепи. Тумблер имеет два фиксированных положения «включено» и «выключено» (off-on).

Номинальное напряжение до 250 В постоянного или переменного тока
Максимальный коммутируемый ток до 3 А
Максимальная коммутируемая мощность до 200 Вт
Сопротивление электрических контактов не более 0,05 Ом
Сопротивление изоляции не менее 1000 МОм
Электрическая прочность изоляции порядка 750 В переменного тока

Корпус тумблера изготовлен из карболита, токоведущие контакты покрыты серебром, ручка переключателя металлическая. Установочный диаметр резьбы составляет М10. Габаритные размеры примерно 15×28×17 мм, масса около 25–30 г. Компактные размеры позволяют размещать тумблер в панелях приборов с ограниченным пространством.

Условия эксплуатации и надёжность

Климатическое исполнение «В» соответствует всеклиматическому варианту. Для приёмки «5» диапазон рабочих температур составляет от примерно −60 до +85 °C, при соответствующей спецификации возможна эксплуатация до +100 °C.

Усилие переключения находится в диапазоне примерно 2,94–14,7 Н (0,3–1,5 кгс), что обеспечивает ощутимую, но удобную фиксацию положения. Ресурс по механическим циклам составляет порядка 15 000 операций. Обеспечивается длительная сохраняемость до 10–12 лет в зависимости от категории приёмки и условий хранения.

Комплектация и поставка

Товар поставляется в заводской упаковке. Срок поставки составляет 2–4 недели. Артикул изделия — 21587. Страна производства — Россия.
