ПТ9-1В (5) 2022г Смоленский завод

Цена:

8950 ₽

В наличии: 200 шт.

Заводская упаковка, Срок поставки 2-4 недели

Производитель: Смоленский завод

Технические характеристики

ПТ9-1В (5) Смоленский завод

ПТ9‑1В — это четырёхполюсный миниатюрный тумблер советского / российского производства, выпускаемый Смоленским заводом радиодеталей (или освоенный по его типу на ряде смоленских предприятий‑поставщиков). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной, измерительной и управляющей аппаратуре.

Назначение и конструкция

Тумблер ПТ9‑1В относится к серии миниатюрных многополюсных переключателей, предназначенных для включения/выключения и переключения цепей в аппаратуре умеренной мощности. Выполнен в пластмассовом корпусе с металлическим рычажком, имеет 4 группы контактов «на включение» (обычно режим «вкл/выкл» по всем полюсам), что делает его пригодным для коммутации нескольких цепей одновременно.

Электрические параметры

Базовые режимы коммутации ПТ9‑1В соответствуют серии ПТ9‑1:

номинальный ток коммутации порядка 5 А;
рабочее напряжение от десятых долей до 250 В, максимальная коммутируемая мощность около 400 Вт.

Электрическое сопротивление контакта не превышает 0,05 Ом, сопротивление изоляции между токоведущими частями и между цепями не менее 1000 МОм. Электрическая прочность изоляции для типов серии ПТ9‑1 составляет порядка 500 В (эффективного значения) в течение испытательного времени.

Климатическое исполнение и температурный диапазон

Завод выпускает ПТ9‑1В в климатическом исполнении В (внутреннее размещение, без повышенных требований к жёсткости условий).
Для приёмки «1» рабочий диапазон температур обычно от −45 °C до +85 °C, а для приёмки «5» (более жёсткой, по ряду источников) − до −60 °C в нижнем пределе при сохранении +85 °C в верхнем.

Особенности исполнения (5) и применение

Обозначение «5» в вашем запросе (ПТ9‑1В (5)) обычно относится к приёмке/категории качества или исполнению по особым условиям эксплуатации (широкий температурный диапазон, повышенная стойкость к внешним воздействиям). Такие изделия ориентированы на работу в более сложных климатических режимах и в составе ответственной аппаратуры, включая контрольно‑измерительные приборы, панели управления и промышленные устройства.

Описание

Назначение и область применения

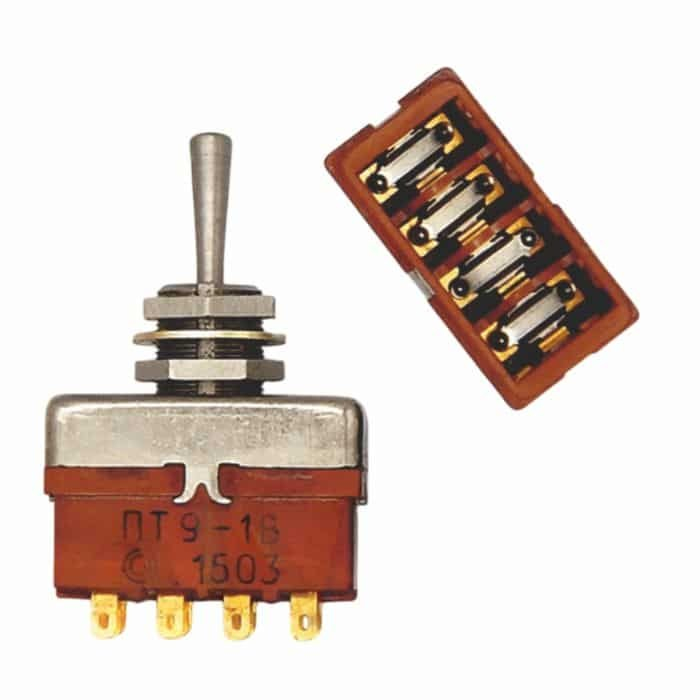

Тумблер ПТ9-1В (5) производства Смоленского завода радиодеталей представляет собой миниатюрный четырёхполюсный переключатель, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие широко применяется в радиоэлектронной аппаратуре, измерительных приборах, системах управления и промышленном оборудовании, где требуется одновременное переключение нескольких независимых цепей.

Благодаря компактным габаритам и надёжной конструкции тумблер подходит для монтажа на печатные платы и лицевые панели приборов. Четыре группы контактов обеспечивают синхронную коммутацию нескольких сигнальных или силовых линий, что востребовано в многоканальных схемах, блоках питания и устройствах автоматики.

Конструктивные особенности и электрические параметры

Тумблер выполнен в пластмассовом корпусе с металлическим рычажком переключения. Конструкция предусматривает режим работы «включено/выключено» по всем четырём полюсам одновременно. Изделие относится к серии миниатюрных переключателей ПТ9 и сохраняет все ключевые технические характеристики, свойственные данной линейке.

Основные электрические параметры:

номинальный ток коммутации — порядка 5 ампер;
рабочее напряжение — от десятых долей вольта до 250 вольт;
максимальная коммутируемая мощность — около 400 ватт;
электрическое сопротивление контакта — не более 0,05 Ом;
сопротивление изоляции между токоведущими частями и цепями — не менее 1000 МОм;
электрическая прочность изоляции — порядка 500 вольт эффективного значения.

Климатическое исполнение и температурный диапазон

Изделие выпускается в климатическом исполнении В, что соответствует внутреннему размещению без повышенных требований к жёсткости внешних условий. Обозначение «5» в маркировке ПТ9-1В (5) указывает на приёмку по более строгой категории качества, предусматривающую расширенный температурный диапазон и повышенную стойкость к внешним воздействиям.

Для изделий с приёмкой «1» рабочий диапазон температур обычно составляет от минус 45 до плюс 85 градусов Цельсия. Для исполнения с индексом «5» нижний предел расширяется до минус 60 градусов Цельсия при сохранении верхнего предела на уровне плюс 85 градусов Цельсия. Такие характеристики позволяют применять тумблер в составе ответственной аппаратуры, эксплуатируемой в сложных климатических условиях.

Указанные температурные показатели подтверждают пригодность изделия для работы в контрольно-измерительных приборах, панелях управления и промышленных устройствах, где предъявляются повышенные требования к стабильности коммутации при значительных перепадах температур.

Комплектация и происхождение

Тумблер поставляется в заводской упаковке, обеспечивающей сохранность изделия при транспортировке и хранении. Страна производства — Россия. Производитель — Смоленский завод радиодеталей, специализирующийся на выпуске коммутационных изделий для радиоэлектронной промышленности.

Артикул изделия — 21584. Срок поставки составляет от двух до четырёх недель, что обусловлено заводским графиком производства и отгрузки. Изделие относится к категории «Тумблеры ПТ» и полностью соответствует техническим требованиям, предъявляемым к коммутационным элементам данного класса.
