Назначение и область применения

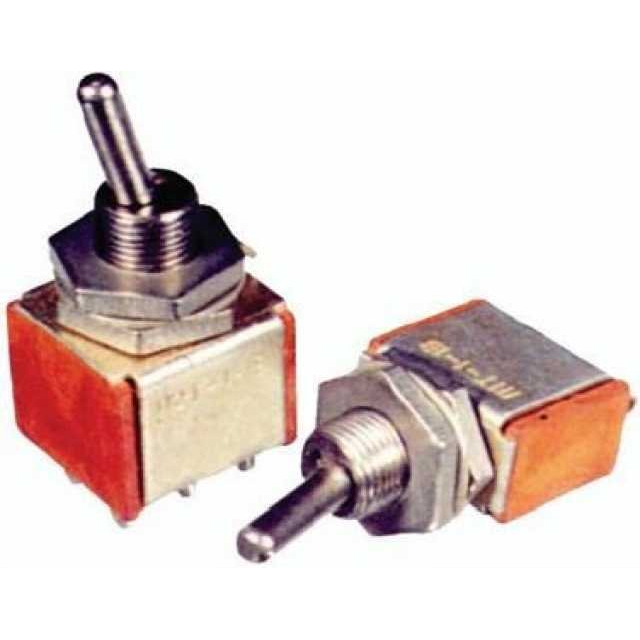

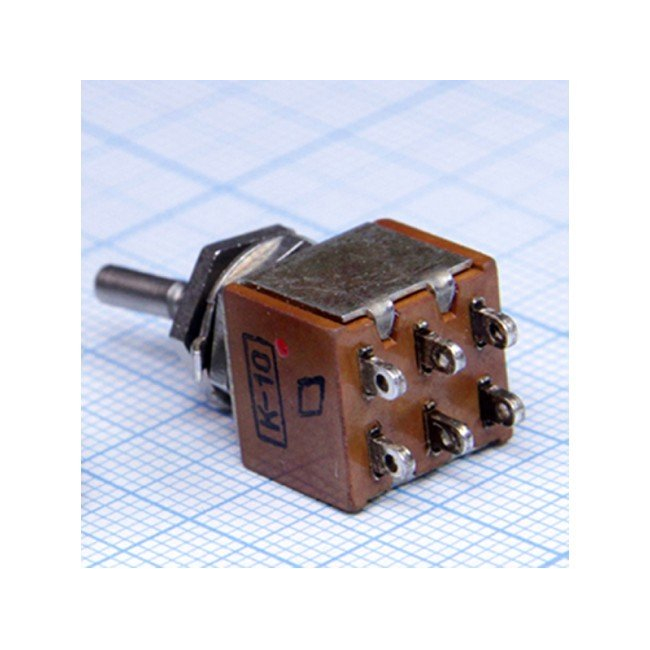

ПТ69-2В (5) представляет собой миниатюрный перекидной двухполюсный тумблер, выпускаемый Смоленским заводом радиодеталей (СЗР). Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в разнообразном оборудовании. Изделие нашло широкое применение в радиотехнике, приборостроении, системах промышленной автоматики и контрольно-измерительной аппаратуре.

Благодаря компактным габаритам и незначительной массе тумблер удобен для монтажа в условиях ограниченного пространства — на печатных платах, в блоках управления, пультах оператора и переносных приборах. Конструкция рассчитана на длительную эксплуатацию в составе аппаратуры ответственного назначения, включая изделия категории «ВП».

Технические характеристики и конструктивные особенности

Тумблер оснащён двухпозиционной фиксацией ручки управления, что обеспечивает надёжное удержание выбранного состояния и исключает самопроизвольное переключение. Коммутационная способность изделия позволяет работать с номинальным током 6 А при напряжении до 250 В, что делает его пригодным для управления как слаботочными сигнальными цепями, так и силовыми нагрузками средней мощности.

• Тип изделия: перекидной двухполюсный тумблер
• Номинальный ток: 6 А
• Номинальное напряжение: до 250 В
• Масса: 9 г
• Усилие переключения: от 1,2 до 10 Н
• Сопротивление контакта для приемки «5»: менее 0,01 Ом
• Сопротивление изоляции: более 1000 МОм
• Электрическая прочность изоляции: 750 В эффективного значения
• Рабочий диапазон температур: от минус 60 до плюс 85 градусов Цельсия
• Повышенная влажность: до 98 процентов при температуре плюс 35 градусов Цельсия

Электрические параметры тумблера обеспечивают стабильную коммутацию при минимальном переходном сопротивлении контактов. Высокое сопротивление изоляции снижает токи утечки между полюсами, что особенно важно для цепей с высоким входным сопротивлением нагрузки.

Надёжность и соответствие требованиям

Изделие соответствует техническим условиям ОЮ0.360.028ТУ и предназначено для эксплуатации в аппаратуре категории «ВП», предъявляющей повышенные требования к качеству и надёжности комплектующих. Маркировка «(5)» в обозначении указывает на усиленную приёмку качества, при которой производственный контроль осуществляется по расширенной программе испытаний, включающей проверку электрических параметров, механической прочности и стойкости к климатическим воздействиям.

Повышенная приёмка обеспечивает гарантированный срок службы до 20 лет при соблюдении условий эксплуатации. Изделие сохраняет работоспособность в широком диапазоне температур и при высокой относительной влажности окружающей среды, что позволяет применять его как в отапливаемых помещениях, так и в неотапливаемых шкафах наружной установки, при условии защиты от прямого попадания осадков.

Комплектация и упаковка

Тумблер ПТ69-2В (5) поставляется в заводской упаковке Смоленского завода радиодеталей. Упаковка обеспечивает сохранность изделия при транспортировке и хранении, защищает контактные выводы от механических повреждений и загрязнений. Артикул товара — 21886. Срок поставки составляет от двух до четырёх недель, что обусловлено производственным циклом изготовления изделий с повышенной приёмкой качества.
