ПТ69-2КВ (5) Смоленский завод

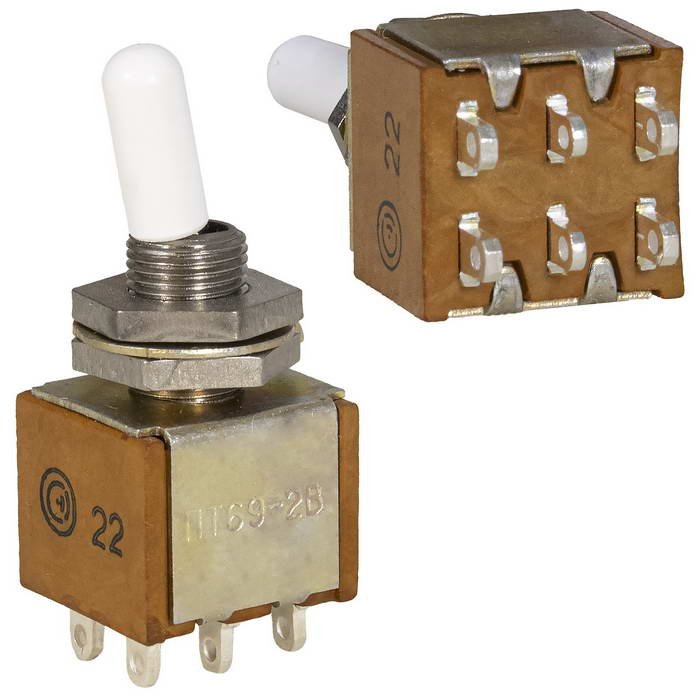

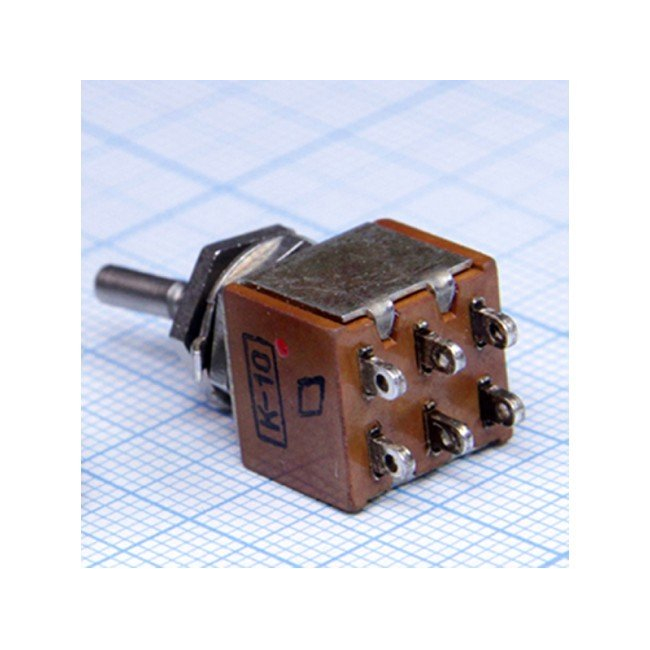

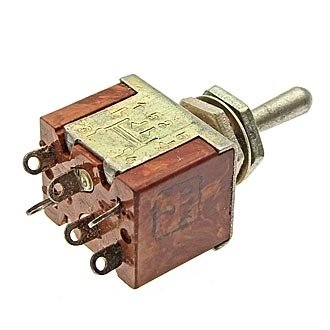

ПТ69-2КВ (5) — это миниатюрный двухполюсный перекидной тумблер (переключатель) производства Смоленского завода радиодеталей (ОАО "Смоленский завод радиодеталей "). Он предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.

Технические характеристики

Диапазон рабочих температур составляет от -60 до +85 °C, с повышенной влажностью до 98% при +35 °C. Электрическая прочность изоляции достигает 750 Вэфф, сопротивление изоляции — не менее 1000 МОм, а сопротивление контакта — не более 0,05 Ом. Усилие переключения варьируется от 1,2 до 10 Н, масса изделия — около 9,1 г.

Назначение и исполнение

Тумблер имеет двухпозиционную фиксацию ручки и коммутационную способность до 6 А при напряжении до 250 В (мощность до 880 В·А). Климатическое исполнение — В, подходит для надежной работы в различных условиях. Маркировка "(5) " указывает на категорию качества с приемкой "5 " (ОСМ), обеспечивающую гарантированный срок до 20 лет.

Конструкция

Корпус шириной 12,2 мм и высотой 10,5 мм, ручка управления фиксируется в двух положениях. Производитель — Смоленский завод радиодеталей, соответствующий ТУ (например, ОЮ0.360.028ТУ для категории "ВП ").
