Назначение тумблера ПТ67-2КВ (5)

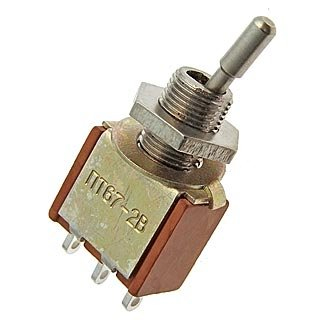

ПТ67-2КВ (5) — миниатюрный перекидной однополюсный тумблер с двухпозиционной фиксацией ручки управления, выпускаемый Смоленским заводом радиодеталей (СЗР). Изделие предназначено для коммутации электрических цепей в различных электронных устройствах и аппаратуре. Тумблер применяется в радиотехнических, измерительных и промышленных устройствах, где требуется надёжное переключение при умеренных и повышенных нагрузках. Конструкция рассчитана на работу в широком диапазоне климатических условий и сохраняет стабильные параметры при длительной эксплуатации.

Подтверждённые технические особенности

Модель ПТ67-2КВ (5) отличается компактными габаритами и малой массой — около 7,6 г. Изделие обеспечивает коммутацию постоянного и переменного тока в диапазоне от 0,05 В до 220 В и от 0,1 мА до 6 А, с максимальной мощностью до 880 В·А. Приёмка «5» гарантирует сопротивление контакта не более 0,01 Ом, а электрическая прочность изоляции достигает 1100 В эффективного значения. Сопротивление изоляции превышает 1000 МОм.

Климатические и механические параметры подтверждены производителем:

• диапазон рабочих температур — от минус 60 °C до плюс 85 °C;
• относительная влажность — до 98% при температуре 35 °C;
• усилие переключения — от 1,2 до 10 Н;
• количество коммутационных циклов — от 10 000 до 25 000 в нормальных условиях;
• срок сохраняемости для изделий категории качества «ВП» и приёмки «5» — до 20 лет.

Изделие соответствует техническим условиям ОЮ0.360.028ТУ. Производство осуществляется Смоленским заводом радиодеталей, что обеспечивает стабильность характеристик от партии к партии.

Применение и эксплуатационные преимущества

Тумблер ПТ67-2КВ (5) востребован в аппаратуре, работающей в жёстких условиях: от бортовой электроники и измерительных комплексов до промышленных систем управления. Двухпозиционная фиксация ручки обеспечивает чёткое удержание выбранного состояния, а высокое сопротивление изоляции и электрическая прочность позволяют использовать изделие в цепях с напряжением до 220 В. Миниатюрные размеры упрощают монтаж в плотных компоновках, а широкий температурный диапазон делает тумблер пригодным для эксплуатации как в отапливаемых помещениях, так и в неотапливаемых отсеках оборудования.

Изделие поставляется в заводской упаковке. Срок поставки составляет от двух до четырёх недель, что следует учитывать при планировании закупок для серийного производства или ремонтных нужд. Артикул для заказа — 21885.

Основные параметры ПТ67-2КВ (5)

• год выпуска текущей партии — 2022;
• тип — однополюсный перекидной тумблер;
• диапазон коммутируемого тока — от 0,1 мА до 6 А;
• диапазон коммутируемого напряжения — от 0,05 В до 220 В;
• максимальная коммутируемая мощность — 880 В·А;
• сопротивление контакта для приёмки «5» — не более 0,01 Ом;
• электрическая прочность изоляции — 1100 В эффективного значения;
• сопротивление изоляции — более 1000 МОм;
• масса — около 7,6 г.

Тумблер рассчитан на длительную эксплуатацию при соблюдении заявленных производителем электрических и климатических параметров. Конструкция не требует специального обслуживания и сохраняет работоспособность в пределах гарантированного числа коммутационных циклов.
