Назначение и область применения

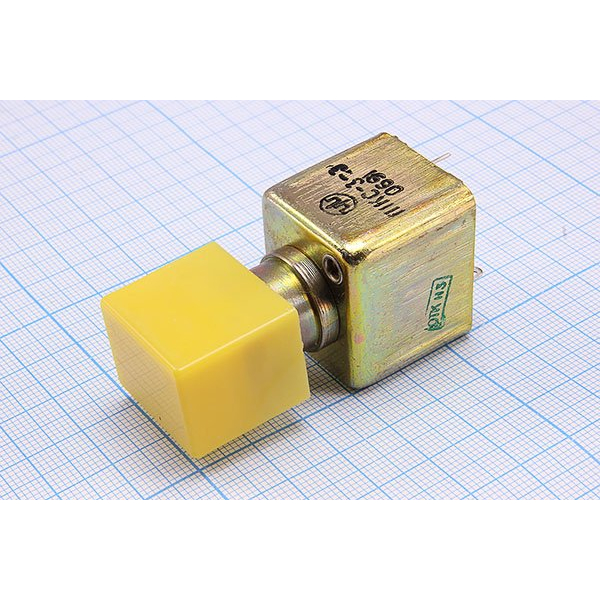

ПТ508-1жВ (5) — это двухполюсный клавишный переключатель тумблерного типа, выпускаемый ОАО «Смоленский завод радиодеталей». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры различного назначения. Переключатель применяется в измерительных приборах, блоках питания, системах управления, промышленной электронике и другой аппаратуре, где требуется надёжное ручное переключение режимов работы.

Климатическое исполнение В подтверждает возможность эксплуатации изделия в широком диапазоне температур от минус 60°C до плюс 85°C. Это позволяет использовать переключатель как в отапливаемых помещениях, так и в неотапливаемых объёмах, под навесом или на открытом воздухе при условии защиты от прямого воздействия осадков и солнечной радиации. Допустимая повышенная влажность составляет до 98 процентов при температуре плюс 35°C, что обеспечивает устойчивую работу в условиях высокой влажности, характерной для морского и тропического климата.

Подтверждённые технические особенности

Конструкция ПТ508-1жВ (5) обеспечивает стабильные электрические параметры и удобство ручного управления. Модификация «1жВ (5)» указывает на конкретное конструктивное исполнение с определённым типом контактов и схемы фиксации. Переключатель выполнен в двухполюсном исполнении, что даёт возможность одновременной коммутации двух независимых электрических цепей.

Электрические параметры

• Сопротивление электрического контакта — не более 0,03 Ом
• Сопротивление изоляции — не менее 1000 МОм
• Электрическая прочность изоляции — 1130 В эффективного значения
• Усилие переключения — от 1,0 до 17 Н (от 0,1 до 1,7 кгс)

Низкое переходное сопротивление контактов снижает потери и нагрев в коммутируемых цепях, а высокое сопротивление изоляции гарантирует отсутствие утечек между полюсами и на корпус. Электрическая прочность изоляции 1130 В эффективного значения подтверждает способность изделия выдерживать значительные перенапряжения без пробоя.

Механические и эксплуатационные характеристики

• Минимальная наработка — 30 000 часов
• Гарантийный срок — 25 лет
• Масса изделия — не более 18 г
• Диапазон рабочих температур — от минус 60°C до плюс 85°C
• Повышенная влажность — до 98 процентов при плюс 35°C

Надёжность и особенности поставки

Гарантийный срок 25 лет и минимальная наработка 30 000 часов подтверждают высокую надёжность и долговечность переключателя при соблюдении условий эксплуатации. Небольшая масса — не более 18 г — упрощает монтаж и не создаёт дополнительной нагрузки на печатные платы и несущие конструкции аппаратуры.

Изделие поставляется в заводской упаковке, что исключает повреждения при транспортировке и хранении. Упаковка производителя сохраняет целостность контактов и механизма переключения до момента установки. Срок поставки составляет от 2 до 4 недель, что следует учитывать при планировании производственных и ремонтных работ.

Страна производства — Россия. Изготовитель — ОАО «Смоленский завод радиодеталей», предприятие с многолетним опытом выпуска коммутационных изделий для радиоэлектронной промышленности.
