Назначение и область применения

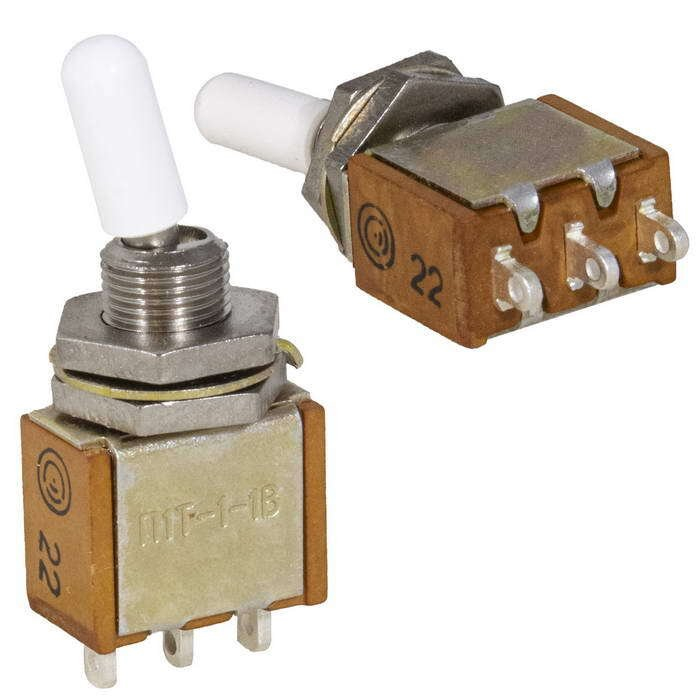

Тумблер ПТ508‑1кВ (5) производства Смоленского завода радиодеталей предназначен для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры. Изделие рассчитано на внутренний монтаж в нормальных условиях эксплуатации (НКУ) и соответствует климатическому исполнению «В» — всеклиматическому для применения внутри помещений и закрытых объёмов аппаратуры без предъявления особых требований к воздействию внешней среды.

Переключатель применяется в низковольтных цепях управления, сигнализации и коммутации слаботочных нагрузок. Он востребован в измерительной технике, блоках питания, пультах оператора, лабораторном оборудовании и промышленных электронных устройствах, где требуется ручное переключение режимов работы с надёжной фиксацией положений и тактильной обратной связью.

Электрические параметры и конструктивные особенности

Тумблер рассчитан на работу с постоянным и переменным током. Диапазон коммутируемых токов охватывает значения от долей ампера до единиц ампер, при этом точные пределы определяются характером нагрузки — активной или индуктивной. В типовом исполнении ПТ508‑1 допускается коммутация токов до 0,1–5 А при напряжении до 36 В. Максимальная коммутируемая мощность при температуре 85 °C в нормальных условиях эксплуатации составляет порядка единиц десятков ватт и уточняется по таблицам технических условий для конкретного режима работы.

Конструкция переключателя отвечает требованиям технических условий ТАФЛ.642243.018ТУ с приёмкой «СКК». Ключевые показатели контактной группы и изоляции:

• сопротивление электрического контакта — не более 0,03 Ом, для отдельных модификаций по другим видам приёмки допускается до 0,05 Ом;
• сопротивление изоляции — не менее 1000 МОм;
• электрическая прочность изоляции — около 1130 В эффективного значения;
• усилие переключения — от 1,0 до 17 Н (примерно 0,1–1,7 кгс), что обеспечивает чёткий тактильный ход и уверенное срабатывание при ручном управлении.

Условия эксплуатации, ресурс и комплектация

Изделие устойчиво работает в широком диапазоне температур от −60 °C до +85 °C. Допустимая относительная влажность воздуха достигает 98% при температуре 35 °C при условии отсутствия конденсации влаги на элементах конструкции. Такие характеристики позволяют использовать тумблер в аппаратуре, эксплуатируемой в неотапливаемых помещениях и в условиях резких перепадов температур.

Гарантийный срок хранения до ввода в эксплуатацию составляет до 25 лет с даты изготовления. Минимальная наработка при максимальной рабочей температуре — не менее 30 000 часов. Количество коммутационных циклов в нормальных условиях эксплуатации достигает десятков тысяч и зависит от режима нагрузки и характера коммутируемой цепи.

Товар поставляется в заводской упаковке производителя. Артикул — 21916. Срок поставки составляет 2–4 недели. Год выпуска партии, к которой относится изделие, — 2022.
