Назначение и область применения

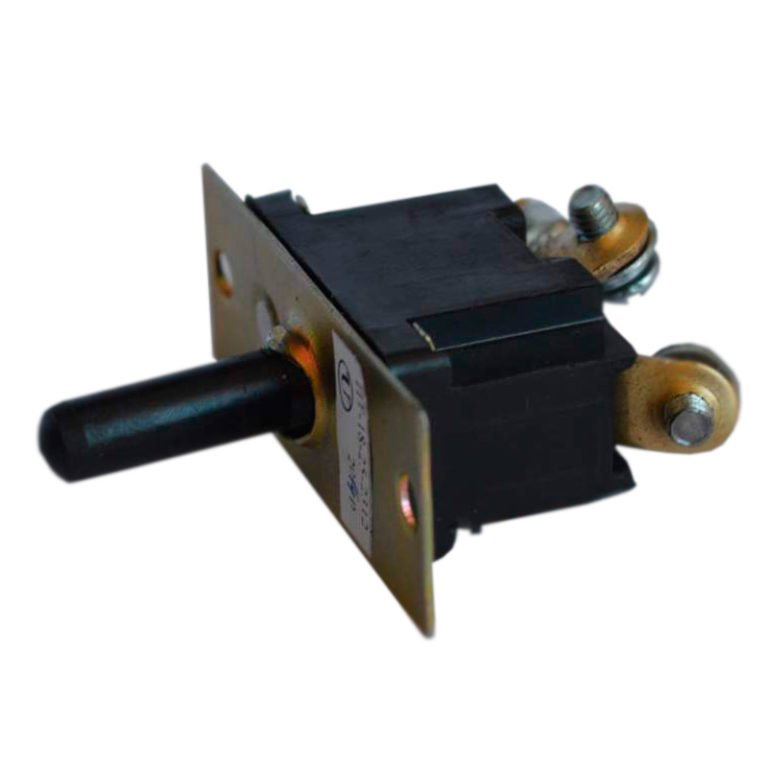

Тумблер ПТ507-1сВ (5) производства Смоленского завода радиодеталей представляет собой коммутационное устройство клавишного типа, предназначенное для ручного переключения электрических цепей постоянного и переменного тока. Изделие относится к серии тумблеров ПТ507 и широко применяется в составе промышленного оборудования, радиоэлектронной аппаратуры, измерительных приборов, систем автоматики и телемеханики.

Модификация «1сВ (5)» указывает на специфическую комплектацию, характерную для применения в устройствах с повышенными требованиями к надёжности коммутации. Тумблер обеспечивает стабильное замыкание и размыкание контактов при ручном воздействии на исполнительный элемент, что делает его востребованным в цепях управления, сигнализации и переключения режимов работы аппаратуры.

Технические характеристики

Изделие обладает подтверждёнными производителем электрическими и механическими параметрами, обеспечивающими длительную и безотказную работу в составе конечных устройств. Основные характеристики тумблера:

• Усилие переключения — от 0,6 до 13 Н (от 0,06 до 1,3 кгс), что обеспечивает уверенное тактильное срабатывание и исключает самопроизвольное переключение под воздействием вибраций.
• Сопротивление электрического контакта — не более 0,03 Ом, гарантирующее минимальные потери сигнала в замкнутом состоянии.
• Сопротивление изоляции — не менее 1000 МОм, обеспечивающее надёжную гальваническую развязку между контактами и корпусом.
• Электрическая прочность изоляции — 1130 В эффективного напряжения, что подтверждает способность выдерживать значительные перенапряжения без пробоя.
• Масса изделия — не более 18 г, позволяющая использовать тумблер в компактных панелях и блоках аппаратуры.

Условия эксплуатации и надёжность

Тумблер ПТ507-1сВ (5) рассчитан на работу в широком диапазоне климатических воздействий и соответствует требованиям для аппаратуры, эксплуатируемой в сложных условиях. Диапазон рабочих температур составляет от минус 60 градусов Цельсия до плюс 85 градусов Цельсия, что позволяет применять изделие как в неотапливаемых помещениях, так и в составе аппаратуры, работающей при повышенных тепловых нагрузках.

Климатическое исполнение «В» допускает эксплуатацию при относительной влажности воздуха до 98 процентов при температуре плюс 35 градусов Цельсия. Минимальная наработка тумблера составляет 30 000 часов, что подтверждает высокий ресурс изделия при соблюдении условий эксплуатации. Гарантийный срок — 25 лет, что свидетельствует о доверии производителя к качеству применяемых материалов и технологических процессов.

Стандарты и комплектация

Тумблеры серии ПТ507 выпускаются в соответствии с техническими условиями ТАФЛ.642243.013ТУ для категории «ВП» или ТАФЛ.642243.018ТУ для приёмки «СКК». Это подтверждает соответствие изделий установленным отраслевым требованиям и возможность их применения в аппаратуре, проходящей обязательную приёмку.

Поставка осуществляется в заводской упаковке, обеспечивающей сохранность изделий при транспортировании и хранении. Артикул изделия — 21911. Страна производства — Россия, производитель — ОАО «Смоленский завод радиодеталей». Перед установкой в аппаратуру рекомендуется проводить входной контроль внешнего вида и электрических параметров в соответствии с принятой на предприятии нормативной документацией. Тумблер не требует специального обслуживания в процессе эксплуатации, однако периодическая проверка надёжности крепления и состояния контактных соединений способствует продлению срока службы конечного устройства.
