Назначение и область применения

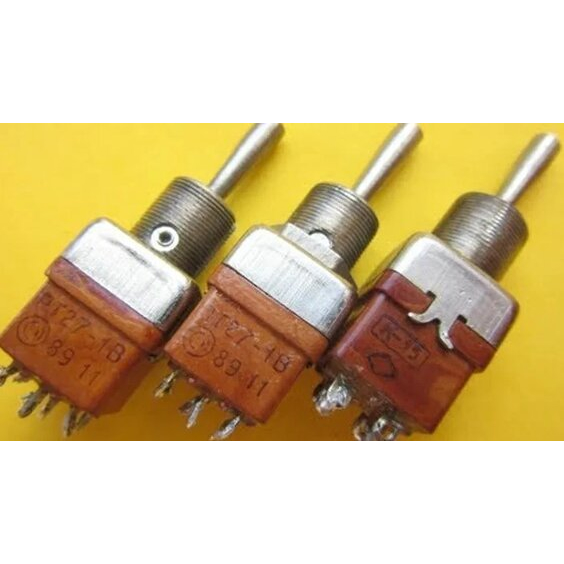

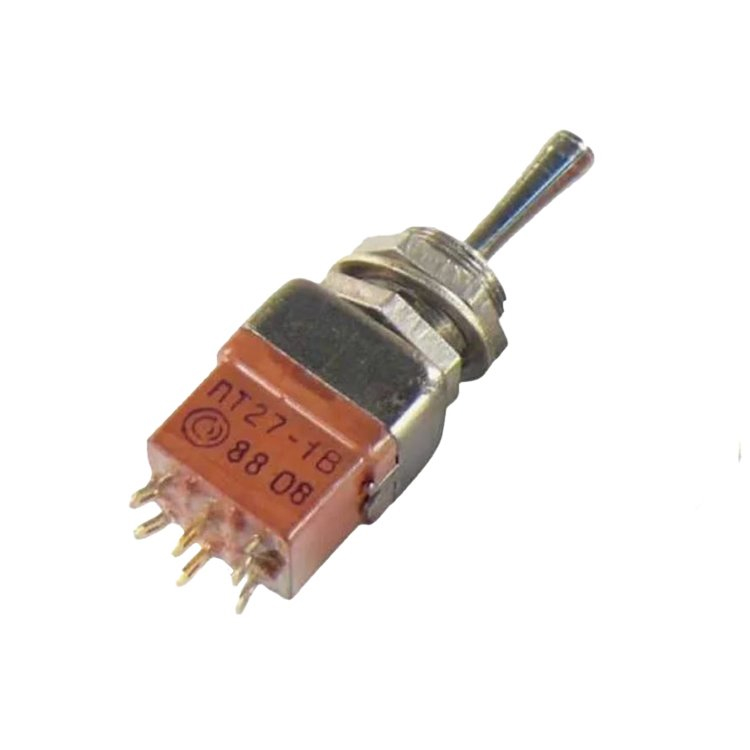

Миниатюрный тумблерный переключатель ПТ27-1В (5) производства ОАО «Смоленский завод радиодеталей» предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре всеклиматического исполнения. Изделие относится к категории тумблеров серии ПТ и рассчитано на ручное управление в устройствах с объёмным монтажом проводов пайкой.

Переключатель имеет двухполюсную конструкцию и три фиксированных положения с самовозвратом в среднее. Такое исполнение позволяет использовать его в схемах, где требуется кратковременная коммутация одной из двух цепей с автоматическим возвратом в нейтральное состояние после снятия управляющего усилия. Тумблер подходит для работы в аппаратуре, эксплуатируемой в широком диапазоне климатических условий.

Технические характеристики

Изделие обеспечивает надёжную коммутацию при следующих параметрах:

• Максимальный коммутируемый ток — до 0,5 А.
• Максимальное коммутируемое напряжение — до 60 В.
• Сопротивление электрического контакта — не более 0,05 Ом.
• Сопротивление изоляции — не менее 1000 МОм.
• Электрическая прочность изоляции — от 500 до 750 Вэфф в зависимости от модификации.
• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Усилие переключения — от 1,18 до 14,7 Н.
• Масса изделия — около 20 г.

Конструкция переключателя рассчитана на длительную эксплуатацию в составе радиоэлектронных устройств. Гарантийный срок эксплуатации составляет 15 лет, что подтверждает высокую надёжность изделия и качество изготовления на предприятии-производителе.

Монтаж и конструктивные особенности

Тумблер ПТ27-1В (5) предназначен для установки методом пайки при объёмном монтаже. Выводы изделия рассчитаны на непосредственное соединение с монтажными проводами, что упрощает интеграцию переключателя в аппаратуру различного назначения. Миниатюрные габариты и небольшая масса позволяют размещать тумблер на печатных платах и лицевых панелях оборудования без существенного увеличения общей массы устройства.

Изделие поставляется в заводской упаковке производителя, что обеспечивает сохранность при транспортировке и хранении. Всеклиматическое исполнение подтверждает возможность применения переключателя в аппаратуре, работающей в условиях воздействия пониженных и повышенных температур, а также повышенной влажности.

Преимущества и особенности

Среди ключевых особенностей тумблера ПТ27-1В (5) следует отметить низкое сопротивление электрического контакта — не более 0,05 Ом, что минимизирует потери сигнала в коммутируемых цепях. Высокое сопротивление изоляции не менее 1000 МОм предотвращает утечки тока между контактами и на корпус изделия. Электрическая прочность изоляции до 750 Вэфф обеспечивает безопасную работу при номинальных напряжениях коммутации.

Механизм самовозврата в среднее положение исключает случайное оставление переключателя в крайнем состоянии, что повышает безопасность эксплуатации аппаратуры. Усилие переключения в диапазоне от 1,18 до 14,7 Н обеспечивает чёткую фиксацию положений и предотвращает самопроизвольное переключение под воздействием вибраций.

Артикул изделия — 21598. Страна производства — Россия. Производитель — ОАО «Смоленский завод радиодеталей». Год выпуска данной партии — 2022.
