Назначение

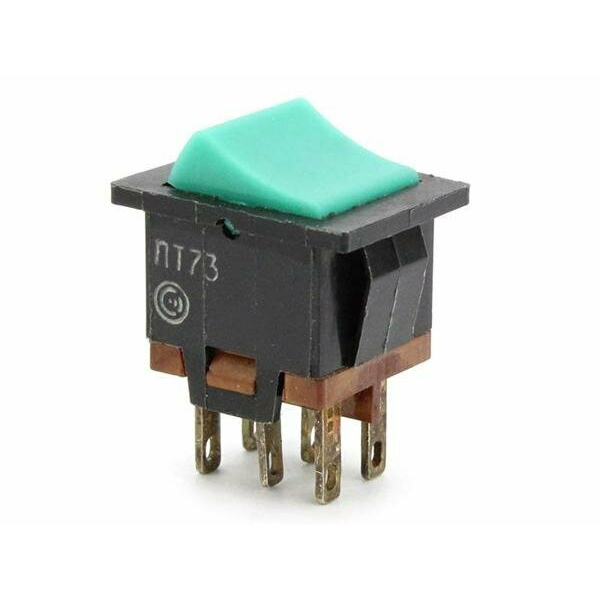

ПТ13-2В (5) Смоленский завод — это тумблер-переключатель, выпускаемый Смоленским заводом радиодеталей (СЗР). Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре различного назначения. Тумблер обеспечивает надежное ручное переключение режимов работы устройств, управление подачей питания, выбор рабочих схем и выполнение других коммутационных задач в составе промышленного, измерительного и специального оборудования.

Благодаря всеклиматическому исполнению категории В, переключатель допускает эксплуатацию в широком диапазоне внешних условий, включая воздействие пониженных и повышенных температур, повышенной влажности и инея с последующим оттаиванием. Это делает его пригодным для применения в аппаратуре, работающей в неотапливаемых помещениях, полевых условиях и на открытом воздухе под навесом.

Основные технические характеристики

Изделие обладает стабильными электрическими и механическими параметрами, подтвержденными заводскими испытаниями и соответствующими требованиям технических условий. Ключевые характеристики переключателя:

• Усилие переключения — от 2,94 до 14,7 Н
• Сопротивление электрического контакта — не более 0,05 Ом
• Сопротивление изоляции — не менее 1000 МОм
• Электрическая прочность изоляции — до 750 В эффективного значения
• Коммутируемый ток — до 3 А при напряжении до 250 В
• Количество коммутационных циклов — до 15000
• Диапазон рабочих температур — от минус 60 °C до плюс 85 °C для изделий повышенной надежности
• Масса — не более 27 г
• Срок сохраняемости — до 12 лет для изделий категории «ВП»

Низкое переходное сопротивление контактов и высокая изоляция обеспечивают минимальные потери сигнала и исключают взаимные наводки между коммутируемыми цепями. Заявленный ресурс в 15000 циклов гарантирует длительную безотказную работу при соблюдении предельно допустимых режимов коммутации.

Конструкция и исполнение

Тумблер выполнен в трехпозиционном исполнении с фиксацией ручки, что соответствует варианту 2В. Обычная цилиндрическая ручка обеспечивает удобство захвата и четкую фиксацию в каждом из трех положений. Модификация (5) определяет конкретную схему контактов и исполнение согласно техническим условиям АУБК.642260.003 или ОЮ0.360.073.

Корпус и элементы конструкции рассчитаны на работу в условиях вибрации и механических воздействий, характерных для аппаратуры промышленного и специального применения. Компактные габариты и масса не более 27 г позволяют устанавливать переключатель в устройствах с высокой плотностью монтажа, не создавая избыточной нагрузки на печатные платы и лицевые панели.

Применение

Область применения ПТ13-2В (5) охватывает следующие направления:

• Промышленная радиоэлектронная аппаратура
• Измерительные приборы и лабораторное оборудование
• Источники питания и преобразователи напряжения
• Устройства автоматики и телемеханики
• Аппаратура, эксплуатируемая в условиях умеренного и холодного климата

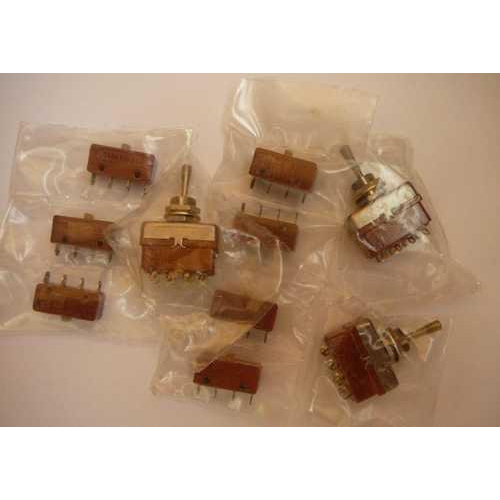

Переключатель поставляется в заводской упаковке производителя, что исключает повреждения при транспортировке и хранении. Изделие готово к монтажу и не требует дополнительной подготовки перед установкой. Артикул для заказа — 21589. Страна производства — Россия.
